| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
PROFIBUS главный/подчиненный терминал |
| Количество каналов |
1 |
| Время цикла |
Концепция CDL допускает различное время цикла DP для каждого ведомого устройства. |
| Полевая шина |
PROFIBUS DP (стандарт) , PROFIBUS DP-V1 (кл. 1+2: ациклические службы , сигналы тревоги) , DP-V2 , PROFIBUS MC (эквидистантность) |
| Стоимость трансфера |
9 , 6 кбод…12 Мбод |
| Интерфейсы |
1 разъем D-Sub , 9-контактный , с гальванической развязкой |
| Участник автобуса |
макс. 125 ведомых устройств с входными , выходными , параметрическими , конфигурационными и диагностическими данными до 244 Byte на каждое ведомое устройство |
| Аппаратная диагностика |
Светодиоды состояния |
| Распределенные часы |
Да |
| Ширина на изображении процесса |
Всего макс.: 1 , 4 Кбайт входных данных и 1 , 4 Кбайт выходных данных. |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 200 мА |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

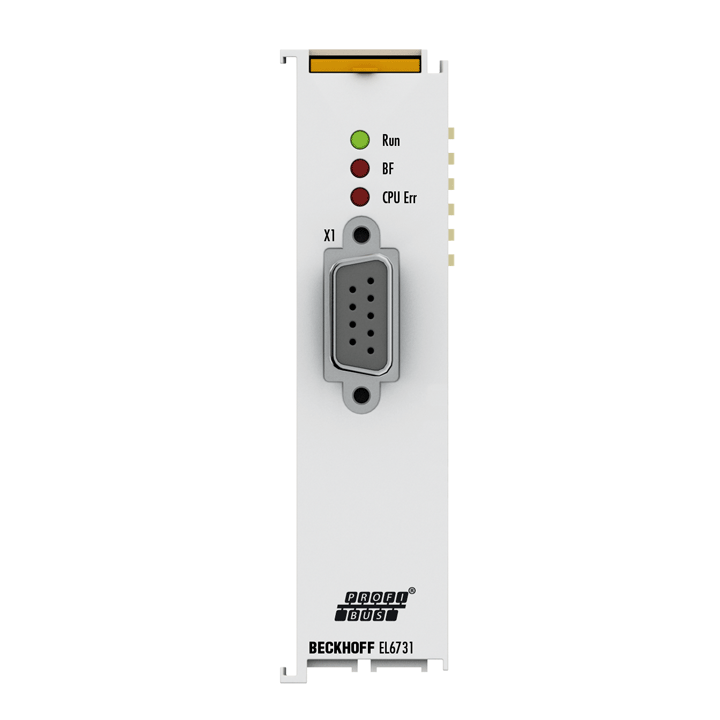

EL6731
Главный терминал PROFIBUS EL6731 поддерживает протокол PROFIBUS со всеми функциями и обеспечивает интеграцию любых устройств PROFIBUS в терминальную сеть EtherCAT. Благодаря чипу PROFIBUS собственной разработки терминал оснащен новейшей технологией PROFIBUS, включая высокоточный изохронный режим для управления осями и расширенные возможности диагностики. EL6731 поддерживает разные скорости опроса для ведомых устройств PROFIBUS.
- Возможно время цикла от 200 мкс
- PROFIBUS DP, PROFIBUS DP-V1, PROFIBUS DP-V2
- Ведущий или ведомый до 12 Мбит/с.
- мощные интерфейсы параметров и диагностики
- Управление ошибками можно свободно настроить для каждого участника шины.
- Возможно считывание конфигурации шины и автоматическое назначение файлов GSD.
Как и карта PROFIBUS-PCI™ FC3101, EL6731 используется для подключения к сетям PROFIBUS, но позволяет экономить место, поскольку нет необходимости в слотах PCI™ в промышленном ПК.
Характеристики
