| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс EnDat 2.2® (код заказа EnDat22) |
| Количество каналов |
1 |
| Подключение энкодера |
D+ , D- , C+ , C- |
| Рабочее напряжение энкодера |
опционально 5 V DC или 9 V DC , 0 , 5 A (генерируется от силовых контактов 24 В постоянного тока) |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Команды |
Чтение значений положения , включая дополнительную информацию , выбираемую с помощью кода MRS (выбор диапазона памяти) , чтение и запись параметров , функции сброса |
| Распределенные часы |
Да |
| Коэффициент передискретизации |
n = 1…50 wвыбираемый |
| Время цикла |
мин. 500 мкс |
| разрешение |
макс. 48-битное значение позиции |
| Время перехода |
25 мкс/40 квыб/с |
| Силовые контакты потребления тока |
тип. 150 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 120 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Передискретизация , сохранение смещения нулевой точки , электронная паспортная табличка , диагностика , предупреждение , включая компенсацию длины кабеля до 100 m , считывание значений температуры энкодера |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

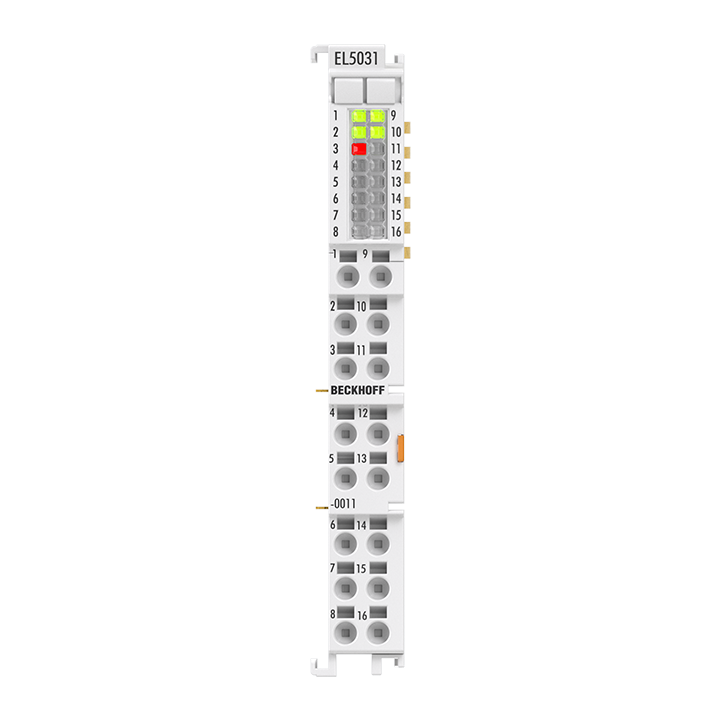

EL5031-0011
EL5031-0011 используется для прямого подключения энкодера с интерфейсом EnDat® 2.2. Двунаправленный интерфейс позволяет автоматически считывать значения положения, диагностические данные, а также значения внутренней и внешней температуры, а также электронную паспортную табличку энкодера. EL5031-0011 отличается тем, что значения позиции обрабатываются по принципу передискретизации для более высокого разрешения. Кроме того, предоставляется донорский запас 5 V или опционально 9 V. Обширные функции обеспечивают экономичный и сокращенный ввод в эксплуатацию.
Особые возможности:
- Обнаружение положения с высоким разрешением с использованием принципа передискретизации
- Время преобразования: до 40 кСпс, новое значение позиции каждые 25 мкс
- автоматическое считывание электронной таблички
- Хранение пользовательских данных в кодировщике
- Вывод значения позиции до 48 Bit (в зависимости от разрешения датчика)
- интегрированное донорское обеспечение
Традиционный интерфейс EnDat® 2.2 записывает значение положения с каждым циклом ПЛК и передает его контроллеру более высокого уровня в следующем цикле полевой шины. EL5031-0011 записывает текущее значение положения несколько раз между двумя циклами связи по полевой шине, настраиваемыми и эквидистантными по времени, с настраиваемым целочисленным кратным (коэффициент передискретизации: n) времени цикла. Передача пакета из n значений положения, каждое из которых имеет 48 Bit или 32 Bit, в контроллер верхнего уровня происходит в следующем цикле связи по полевой шине. Минимальное время выборки составляет 25 мкс (40 кСпс). Области применения EL5031-0011 находятся, в частности, в области измерения положения с высоким разрешением с помощью линейных или конечных измерительных систем, особенно в автоматизированных производственных процессах.
