| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 |
| проводка |
2-проводной |
| Заземление (вход) |
односторонний |
| Макс. частота дискретизации |
мин. 500 мкс (макс. 2 кСпс) на канал |
| Тип выборки |
мультиплекс , ок. Задержка 25 мкс между каналами n/n+1 |
| груз |
Напряжение: > 2 kОм (устойчивость к короткому замыканию) Ток: < 750 Ом |
| Выходной диапазон, номинальный |
-10/0…+__ДЕРЖАТЬ_0__ , -20/0/+4…+20 мА |
| Выходная площадь, техническая |
-10 , 73…+10 , 73 V , -21 , 47…+21 , 47 мА |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
тип. < ±0 , 07 W (напряжение и ток при 25 °C ±5 °C , в противном случае < ±0 , 1%) |
| Потенциальное разделение | Канал/Канал |
нет |
| Источник питания |
через силовые контакты , 24 V постоянного тока (-15%/+20%) |
| Распределенные часы |
– |
| Возможное разделение |
Канал/E-Bus: функциональное разделение 707 V Типовой тест постоянного тока |
| Силовые контакты потребления тока |
тип. 60 мА (требуется для работы выходов , указанных при полной нагрузке , дополнительное требование по току для нагрузок , подключенных к +24 V/0 V) |
| Энергопотребление электронной шины |
обычно 100 мА |
| Особые свойства |
Параметрируемый U/I , расширенный диапазон 107 % , первоначальная диагностика |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

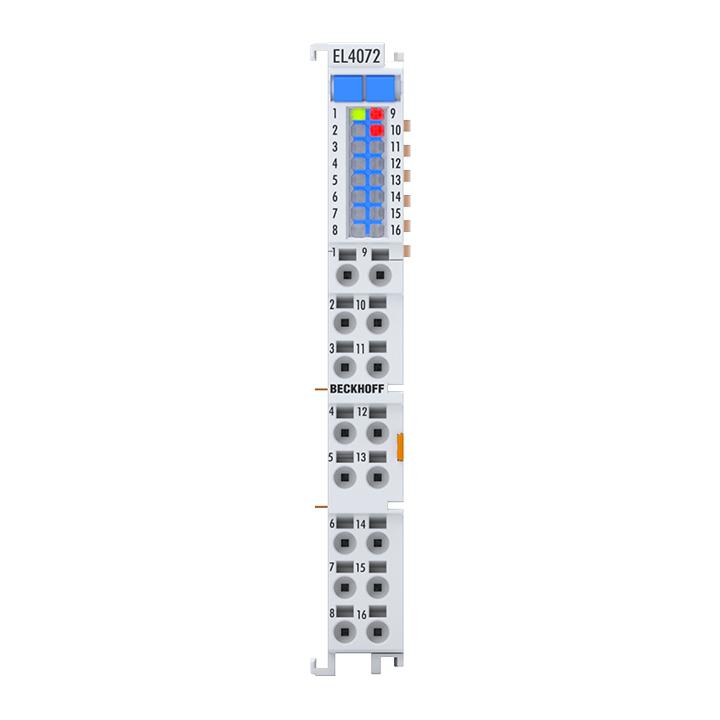

EL4072
Клеммы аналогового вывода EL4072, EL4074 и EL4078 выводят стандартные сигналы 10 В/20 мА с разрешением 16 Bit и до 2000 значений в секунду. Каждый канал можно параметризовать индивидуально с помощью элемента управления/TwinCAT. Все общие стандартные сигналы в диапазоне ±10 V и ±20 мА могут выводиться на каждый канал, например: B. 0…10 V и 4…20 мА. Каждый канал сообщает о коротком замыкании на выходе по напряжению или обрыве провода на токовом выходе. Токовые выходы также могут управлять высокими сопротивлениями нагрузки.
Выходы выполнены как несимметричные, что означает, что одна точка подключения канала уже подключена к +24 V или GND в клемме и больше не требует отдельного подключения.
EL4072 и EL4074 имеют контакты 24 В/0 В для питания привода. При техническом выходном диапазоне ±107 % номинального диапазона каналы могут также передавать нетипичные заданные значения, напр. B. для сообщения об ошибках.
Особые возможности:
- Комбинированная выходная клемма: 10 V/20 мА
- 107% диапазон измерения/выходного сигнала
- высокая выходная мощность при 20 мА: нагрузка до 750 Ом
- Коэффициент преобразования 2 kSps на канал для стандартных задач автоматизации
- Диагностика выхода (короткое замыкание выхода напряжения, обрыв провода токового выхода)
