| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
3 х ток , 3 х напряжение |
| Коэффициент передискретизации |
n = 1…100 wвыбираемый |
| Распределенные часы |
Да |
| Время перехода |
50 мкс , все каналы одновременно |
| Измерения |
Ток (I1 , I2 , I3) , напряжение как мгновенные значения (передискретизация) |
| Измерение напряжения |
макс. 130 V переменного тока для преобразователей напряжения |
| измерение тока |
макс. 1 A (AC)/5 A (AC) , через измерительный трансформатор x A AC/1 A AC или 5 A AC |
| Диапазон измерения, технический |
обычно 130 % диапазона измерения , см. документацию |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
0 , 2% от конечного значения диапазона измерения |
| Возможное разделение |
4500 V |
| Энергопотребление электронной шины |
обычно 260 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Передискретизация , измерение переменного тока , возможен также однофазный режим работы , автоматическое переключение диапазона измерения тока , регулируемое , гальванически развязанные токовые входы |
| Масса |
ок. 100 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

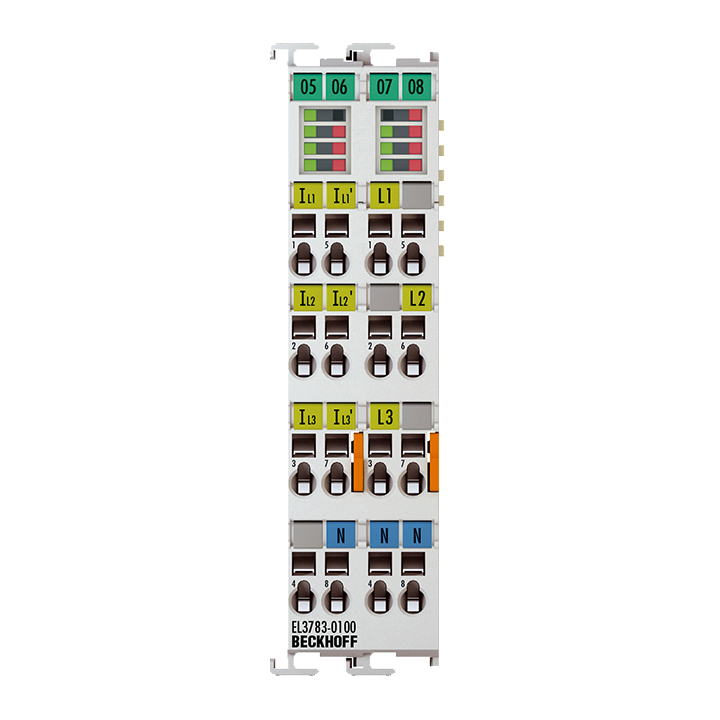

EL3783-0100
Терминал EtherCAT EL3783-0100 спроектирован как терминал мониторинга сети для регистрации состояния 3-фазной сети переменного напряжения. На каждой фазе напряжения до 400/690 Вrms и токи до 1/5 Arm регистрируются как мгновенные значения с разрешением 16 Bit. Шесть каналов измеряются одновременно по принципу передискретизации EtherCAT с временным разрешением 50 мкс и передаются на контроллер. Благодаря имеющейся здесь вычислительной мощности и в сочетании с функцией TwinCAT TF3650 с использованием кривых напряжения и тока можно рассчитать истинное среднеквадратичное значение или мощность, а также сложные пользовательские алгоритмы. Благодаря принципу передискретизации терминал может проводить измерения через значительно более короткие интервалы, чем время цикла контроллера.
Функция «ExtendedRange» предоставляет пользователю полный технический диапазон измерения, который составляет 130% от указанного номинального диапазона измерения. EL3783-0100 поддерживает распределенные часы для синхронного измерения с другими участниками EtherCAT, а также может быть синхронизирован с EL6688 с внешними часами через IEEE 1588 PTP. Терминал также может работать без распределенных часов.
Адаптированный диапазон измерения напряжения на 130 V идеально подходит, например, для подключения преобразователей среднего напряжения.
Похожие товары
EL3783
Терминал EtherCAT EL3783 спроектирован как терминал мониторинга сети для регистрации состояния 3-фазной сети переменного напряжения. На каждой фазе напряжения до 400/690 Вrms и токи до 1/5 Arm регистрируются как мгновенные значения с разрешением 16 Bit. Шесть каналов измеряются одновременно по принципу передискретизации EtherCAT с временным разрешением 50 мкс и передаются на контроллер. Благодаря имеющейся здесь вычислительной мощности и в сочетании с функцией TwinCAT TF3650 с использованием кривых напряжения и тока можно рассчитать истинное среднеквадратичное значение или мощность, а также сложные пользовательские алгоритмы. Благодаря принципу передискретизации терминал может проводить измерения через значительно более короткие интервалы, чем время цикла контроллера.
Функция «ExtendedRange» предоставляет пользователю полный технический диапазон измерения, который составляет 130% от указанного номинального диапазона измерения. EL3783 поддерживает распределенные часы для синхронного измерения с другими участниками EtherCAT, а также может быть синхронизирован с EL6688 с внешними часами через IEEE 1588 PTP. Терминал также может работать без распределенных часов.
