| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
1 |
| Источник питания |
через электронный автобус |
| Коэффициент передискретизации |
п = 1…64 |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Внутреннее сопротивление |
> 4 MОм |
| Входной фильтр частоты среза |
3 kHz |
| Диэлектрическая прочность |
макс. 36 V |
| Технология подключения |
2 , 3 , 4 проводника |
| Время перехода |
100 мкс/10 кСпс |
| Диапазон измерения, номинальный |
0…5 kОм , RTD , Pt100/Pt1000 , Ni , KTY |
| Диапазон измерения, технический |
обычно 107 % диапазона измерения , см. документацию |
| разрешение |
24 Bit (включая знак) |
| Ошибка измерения/неопределенность |
обычно ±0 , 01% от конечного значения соответствующего диапазона измерения @ 23 °C в некоторых диапазонах измерения , см. документацию |
| Температурный коэффициент |
< 10 ppm/K тип. , см. документацию |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
обычно 260 мА |
| Силовые контакты потребления тока |
– |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
параметризуемый , ExtendedRange 107% , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold |
| Масса |
ок. 65 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |

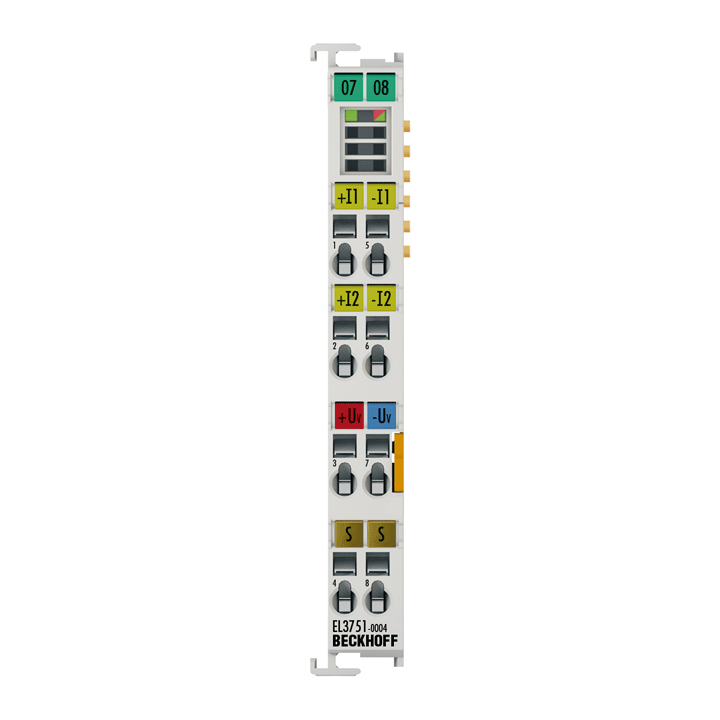

EL3751-0004
Клемма аналогового входа EL3751-0004 представляет собой вариант многофункциональной клеммы EL3751, предназначенный для измерения сопротивления или температуры (RTD). Он измеряет конечное значение диапазона измерения 5 kΩ при 2/3/4-проводном подключении. Также можно подключить датчики температуры RTD (Pt100/1000, NI, KTY и т. д.).
EL3751-0004 особенно подходит для быстрых и высокоточных измерений температуры с частотой дискретизации 10 кС/с. С двумя свободно регулируемыми цифровыми фильтрами до FIR/6 39-го порядка. Order IIR и свободно регулируемый скалер с таблицей опорных точек также можно использовать для выполнения сложных измерений температуры.
