| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 |
| Напряжение сигнала |
Источник постоянного тока IEPE и обнаружение модулированного переменного напряжения |
| Распределенные часы |
Да |
| Входной фильтр частоты среза |
Аналоговый параметрируемый фильтр нижних частот 5-го порядка до 25 kHz , 0 , 05 Hz тип. высокий проход |
| Время перехода |
20 мкс (макс. 50 тыс. отсчетов/с) |
| Диапазон измерения |
предустановка от ±5 V до 25 kHz , от ±250 мВ до 10 Hz |
| Напряжение питания УФ |
24 V постоянный ток через силовые контакты |
| Напряжение датчика |
макс. напряжение силового контакта минус 1 V |
| Мониторинг состояния датчиков |
да , путем контроля напряжения смещения |
| Ток питания IEXCITE |
тип. 2/4/8 мА (можно настроить отдельно для обоих каналов) |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 5% (постоянный ток; на основе конечного значения диапазона измерения) |
| Энергопотребление электронной шины |
обычно 220 мА |
| Силовые контакты потребления тока |
24 V , тип. 20 мА + нагрузка |
| Особые свойства |
функция автоматического сглаживания , обнаружение разрыва строки |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

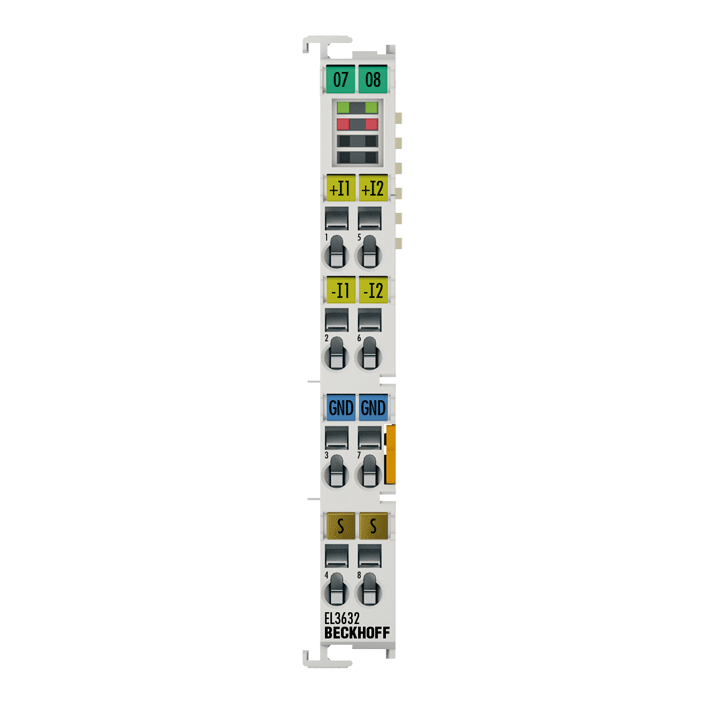

EL3632
Акселерометры с интерфейсом IEPE можно подключить непосредственно к терминалу EtherCAT EL3632. Сигналы измерений оцениваются на ПК с использованием библиотеки TwinCAT. Это позволяет использовать все преимущества платформы ПК, такие как производительность и гибкость. В качестве альтернативы оценка также может выполняться с использованием пользовательского программного обеспечения. Терминал можно адаптировать к индивидуальным требованиям с помощью регулируемых фильтров и токов питания.
Гальванически изолированная настройка измерения возможна с помощью EL9560. Благодаря соединению через EtherCAT и поддержке функции распределенных часов результаты измерений, а также любые обнаруженные дефекты могут быть точно привязаны к положению оси.
Этот зажим также доступен в варианте с индивидуальным сертификатом калибровки. (Смотреть похожие товары)
