| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 (дифференциал) |
| Источник питания |
через электронный автобус |
| Ток сигнала |
0…20 мА |
| Коэффициент передискретизации |
– |
| Полоса входного сигнала |
см. входной фильтр |
| Распределенные часы |
– |
| Точность распределенных часов |
– |
| Внутреннее сопротивление |
тип. 85 Ом + напряжение диода |
| Входной фильтр частоты среза |
3 kHz |
| Синфазное напряжение UCM |
макс. 10 V |
| Время перехода |
1…400 ms регулируется |
| разрешение |
24 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 01% при 25 °C (относительно конечного значения диапазона измерения , фильтр 50 Hz) |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
обычно 190 мА |
| Силовые контакты потребления тока |
– |
| Затухание перекрестных помех |
> 60 дБ |
| Особые свойства |
различное время фильтрации , оценка пределов , высокая точность |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

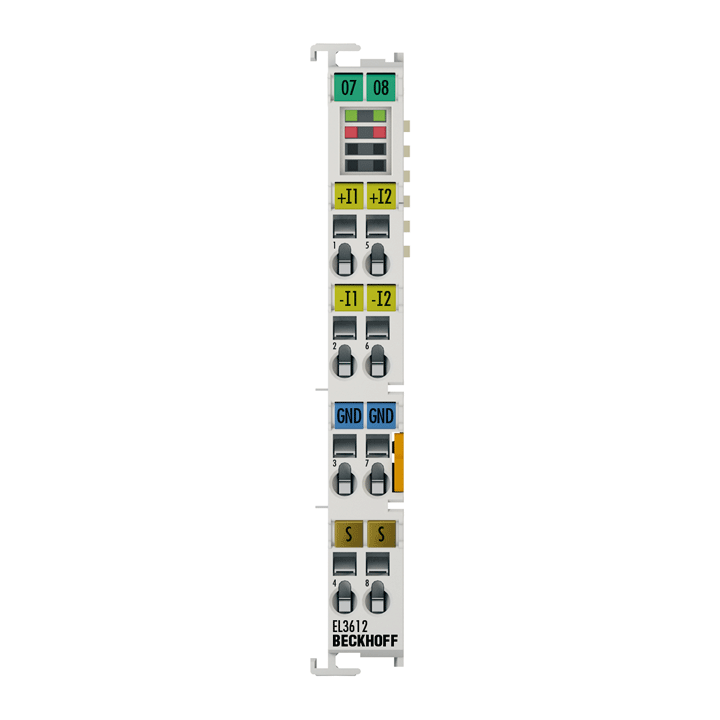

EL3612
Клемма аналогового входа EL3612 обрабатывает сигналы в диапазоне от 0 до 20 мА. Напряжение оцифровывается с разрешением 24 Bit и гальванически изолированно передается на устройство автоматизации верхнего уровня. Входные каналы терминала EtherCAT являются дифференциальными входами и имеют общий внутренний потенциал земли. Состояние сигнала терминала EtherCAT отображается светодиодами.
Этот зажим также доступен в варианте с индивидуальным сертификатом калибровки. (Смотреть похожие товары)
