| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
12 |
| проводка |
2-проводной |
| Коэффициент передискретизации |
– |
| Распределенные часы |
опционально (требуется для распределенного измерения производительности) |
| Интервал обновления |
Значения U/I RMS 10 ms при 50 Hz и 100 ms для всех остальных значений , таких как гармоники |
| Измерения |
Ток (с помощью SVL или через DPM: напряжение , активная мощность , реактивная мощность , полная мощность , активная энергия , реактивная энергия , полная энергия , cos φ , частота , THD , коэффициент качества мощности , гармоника (до 50-й гармоники)) |
| Измерение напряжения |
через СВЛ |
| измерение тока |
через SCL |
| Ошибка измерения/неопределенность |
0 , 3% от конечного значения диапазона измерения , 0 , 6% расчетных значений (см. документацию) |
| Время обновления |
синхронный по сети |
| Функция мониторинга |
Пониженные токи/сверхтоки (регулируемые) |
| Возможное разделение |
2500 V |
| Энергопотребление электронной шины |
обычно 320 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
измерение распределенной мощности (DPM) , читаемые электронные заводские таблички |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Разрешения/маркировка |
CE |

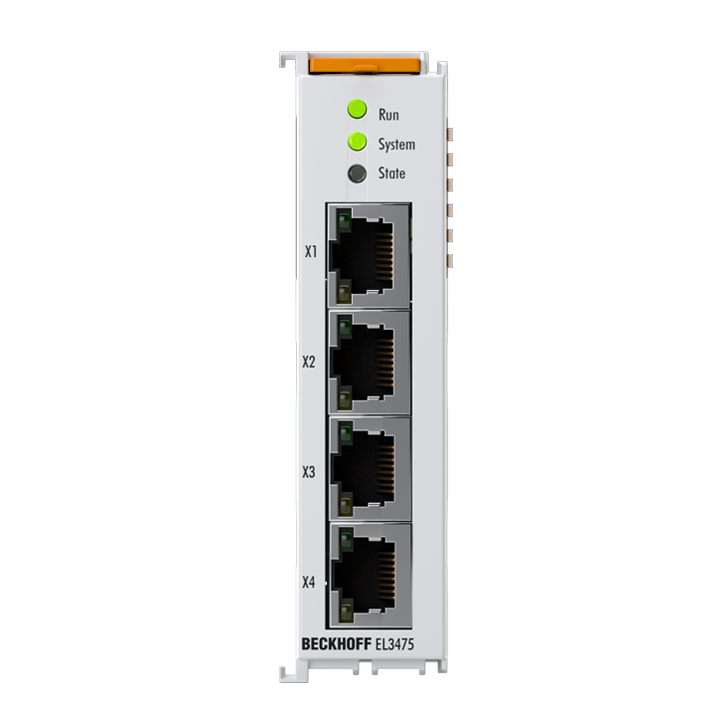

EL3475
EL3475 — это 12-канальный модуль аналогового ввода, который обеспечивает точные и детальные измерения в коммунальных сетях с разрешением 24 Bit и входным напряжением 333 мВ. Благодаря четырем разъемам RJ45, каждый из которых поддерживает три трансформатора тока и/или напряжения, клемма EtherCAT EL3475 является универсальной и предлагает оптимальное решение для требовательных приложений, будучи при этом простой в установке.
В сочетании со сменными малосигнальными преобразователями серии SCL6xxx EL3475 обеспечивает ввод в эксплуатацию без каких-либо усилий по настройке. Настройка коэффициентов трансформации трансформатора тока выполняется автоматически с помощью электронной паспортной таблички, которая обменивается соответствующей информацией между трансформатором и клеммой во время процесса запуска.
Имея в системе всего один преобразователь напряжения, любое количество клемм EL3475 EtherCAT может работать вместе для измерения распределенной мощности. Производительность системы сохраняется, поэтому можно проводить неограниченное количество измерений производительности без потери производительности.
