| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 х ток , 3 х напряжение |
| Коэффициент передискретизации |
– |
| Распределенные часы |
необязательный |
| Интервал обновления |
половина периода электросети (10 ms при 50 Hz) |
| Измерения |
Ток , напряжение , активная мощность , реактивная мощность , полная мощность , активная энергия , реактивная энергия , полная энергия , cos φ , частота , THD , гармоника (до 63-й гармоники) |
| Измерение напряжения |
макс. 130 V переменного тока для преобразователей напряжения |
| измерение тока |
регулируемый , 100 мА переменного тока , 1 A переменного тока (по умолчанию) , 5 A переменного тока; беспотенциальный |
| Ошибка измерения/неопределенность |
0 , 3% от конечного значения диапазона измерения (U/I) , 0 , 6% расчетных значений (см. документацию) |
| Время обновления |
синхронный по сети |
| Функция мониторинга |
Последовательность фаз , обрыв фазы , асимметрия фаз , пониженное/повышенное напряжение (регулируемое) |
| Возможное разделение |
4500 V |
| Энергопотребление электронной шины |
обычно 260 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Мониторинг сети , точное определение перехода тока и напряжения через ноль , работа также в однофазном режиме |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

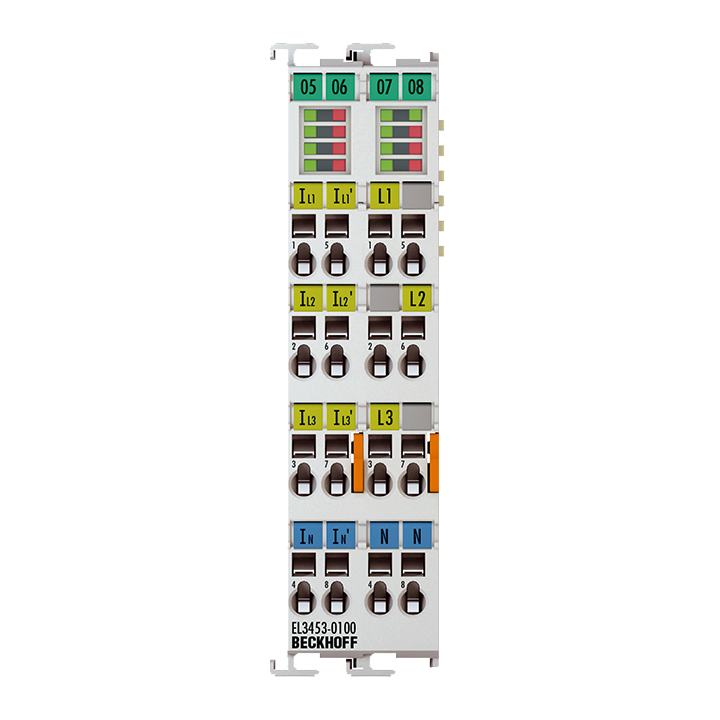

EL3453-0100
Клемма измерения мощности EtherCAT EL3453-0100 имеет входы напряжения до 130 V переменного тока, например, для подключения преобразователей напряжения. B. иметь возможность контролировать системы среднего напряжения. Четыре токовых входа гальванически изолированы друг от друга и позволяют использовать клемму во всех схемах трансформаторов тока с общим заземлением, например, в схемах с 2 или 3 трансформаторами в соединении звездой или треугольником, включая измерение тока в нейтральном проводнике. Простой анализ сети выполняется от EL3453-0100 до анализа 63-й гармоники или суммируется в коэффициенте качества электроэнергии для упрощения диагностики. Как и все измеренные значения терминала, гармоническую составляющую можно считывать через данные процесса. EL3453-0100 включает функцию «ExtendedRange», которая предоставляет пользователям полный технический диапазон измерения, который составляет 130 % от указанного номинального диапазона измерения.
Кроме того, EL3453-0100 имеет дополнительную опцию передачи времени последнего перехода напряжения и тока через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.
Похожие товары
EL3453
Терминал измерения мощности EtherCAT EL3453 имеет входы напряжения для прямого контроля мощных генераторов с макс. 690 V переменного тока, например: B. распространен в ветроэнергетике. Входной преобразователь напряжения не требуется. Четыре токовых входа гальванически изолированы друг от друга и позволяют использовать клемму во всех схемах трансформаторов тока с общим заземлением, например, в схемах с 2 или 3 трансформаторами в соединении звездой или треугольником, включая измерение тока в нейтральном проводнике. Простой анализ сети выполняется от EL3453 до анализа 63-й гармоники или суммируется в коэффициенте качества электроэнергии для упрощения диагностики. Как и все измеренные значения терминала, гармоническую составляющую можно считывать через данные процесса. EL3453 включает функцию «ExtendedRange», которая предоставляет пользователям полный технический диапазон измерения, который составляет 130 % от указанного номинального диапазона измерения.
Кроме того, EL3453 имеет дополнительную опцию передачи времени последнего перехода напряжения и тока через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.
EL3453-0020
Терминал измерения мощности EtherCAT EL3453-0020 имеет входы напряжения для прямого контроля мощных генераторов с макс. 690 V переменного тока, например: B. распространен в ветроэнергетике. Входной преобразователь напряжения не требуется. Четыре токовых входа гальванически изолированы друг от друга и позволяют использовать клемму во всех схемах трансформаторов тока с общим заземлением, например, в схемах с 2 или 3 трансформаторами в соединении звездой или треугольником, включая измерение тока в нейтральном проводнике. Простой анализ сети выполняется от EL3453-0020 до анализа 63-й гармоники или суммируется в коэффициенте качества электроэнергии для упрощения диагностики. Как и все измеренные значения терминала, гармоническую составляющую можно считывать через данные процесса. EL3453-0020 включает функцию «ExtendedRange», которая предоставляет пользователям полный технический диапазон измерения, который составляет 130 % от указанного номинального диапазона измерения.
Кроме того, EL3453-0020 имеет дополнительную опцию передачи времени последнего перехода напряжения и тока через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.
Индивидуальный сертификат заводской калибровки Beckhoff можно скачать для каждого устройства здесь. Повторная калибровка (ZS9001) возможна с помощью сервиса Beckhoff.
EL3453-0120
Клемма измерения мощности EtherCAT EL3453-0120 имеет входы напряжения до 130 V переменного тока, например, для подключения преобразователей напряжения. B. иметь возможность контролировать системы среднего напряжения. Четыре токовых входа гальванически изолированы друг от друга и позволяют использовать клемму во всех схемах трансформаторов тока с общим заземлением, например, в схемах с 2 или 3 трансформаторами в соединении звездой или треугольником, включая измерение тока в нейтральном проводнике. Простой анализ сети выполняется от EL3453-0120 до анализа 63-й гармоники или суммируется в коэффициенте качества электроэнергии для упрощения диагностики. Как и все измеренные значения терминала, гармоническую составляющую можно считывать через данные процесса. EL3453-0120 включает функцию «ExtendedRange», которая предоставляет пользователям полный технический диапазон измерения, который составляет 130 % от указанного номинального диапазона измерения.
Кроме того, EL3453-0120 имеет дополнительную опцию передачи времени последнего перехода напряжения и тока через ноль на контроллер с использованием технологии XFC. Это можно использовать, например, для выполнения соответствующих операций переключения.
Индивидуальный сертификат заводской калибровки Beckhoff можно скачать для каждого устройства здесь. Повторная калибровка (ZS9001) возможна с помощью сервиса Beckhoff.
