| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
6 х электричество |
| Коэффициент передискретизации |
– |
| Распределенные часы |
опционально (требуется для распределенного измерения производительности) |
| Интервал обновления |
100 ms |
| Измерения |
Ток (и с EL3443: напряжение , активная мощность , реактивная мощность , полная мощность , активная энергия , реактивная энергия , полная энергия , cos φ , частота , THD , гармоника (до 40-й гармоники)) |
| Измерение напряжения |
– |
| измерение тока |
макс. 100 мА (переменный/постоянный ток) |
| Ошибка измерения/неопределенность |
0 , 3% от конечного значения диапазона измерения (I) , 0 , 6% расчетных значений (см. документацию) |
| Время обновления |
синхронный по сети |
| Функция мониторинга |
Пониженные токи/сверхтоки (регулируемые) |
| Возможное разделение |
2500 V |
| Энергопотребление электронной шины |
обычно 120 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Вместе с EL3443 EL3446 позволяет измерять значения активной мощности (полной , реактивной и активной мощности) посредством измерения распределенной мощности. |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Разрешения/маркировка |
CE , UL |

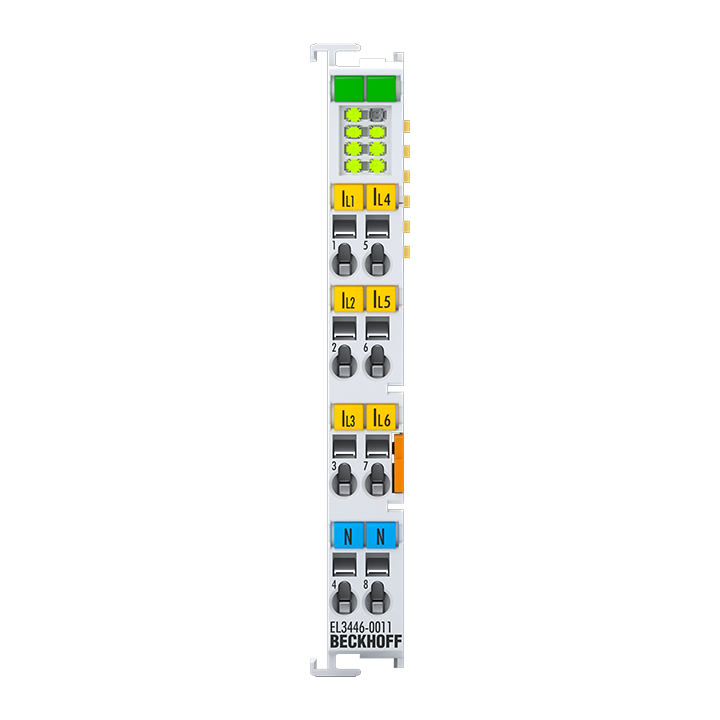

EL3446-0011
Клемма EtherCAT EL3446-0011 позволяет измерять все соответствующие электрические данные из сети питания и выполнять простые предварительные оценки. Поскольку сам EL3446-0011 не имеет входов напряжения, измерения напряжения передаются через EtherCAT от EL3443, который должен быть установлен один раз в сети. Ток от шести подключаемых фаз подается через простые трансформаторы тока. Измеренные значения всех токов и напряжений доступны как действующие значения. В EL3446-0011 активная мощность и энергопотребление рассчитываются для каждой фазы. Доступны действующие значения напряжения U и тока I, а также активная мощность P, полная мощность S, реактивная мощность Q, частота f и угол сдвига фазы cos φ, а также гармоники. EL3446-0011 предлагает возможность обширного сетевого анализа и управления энергопотреблением.
Благодаря входам 100 мА EL3446-0011 особенно подходит для оценки трансформаторов дифференциального тока (например, SCT4xxx), а также трансформаторов тока, рассчитанных на постоянный ток.
Похожие товары

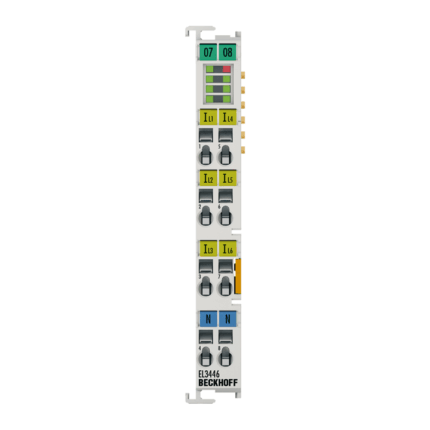

EL3446
