| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 х электричество |
| Коэффициент передискретизации |
– |
| Распределенные часы |
опционально (требуется для распределенного измерения производительности) |
| Интервал обновления |
20 ms в 50 Hz и 5 ms с DC |
| Измерения |
Ток (и с EL3453: напряжение , активная мощность , реактивная мощность , полная мощность , активная энергия , реактивная энергия , полная энергия , cos φ , частота , THD , гармоника (до 63-й гармоники)) |
| Измерение напряжения |
– |
| измерение тока |
10 A (AC/DC) , беспотенциальный |
| Ошибка измерения/неопределенность |
1 % от конечного значения диапазона измерения (I) , 1 , 25 % расчетных значений , см. документацию |
| Время обновления |
синхронный по сети |
| Функция мониторинга |
Пониженные токи/сверхтоки (регулируемые) |
| Возможное разделение |
4500 V |
| Энергопотребление электронной шины |
обычно 160 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Вместе с EL3453 EL3444 позволяет измерять значения активной мощности (полной , реактивной и активной мощности) посредством измерения распределенной мощности. |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |

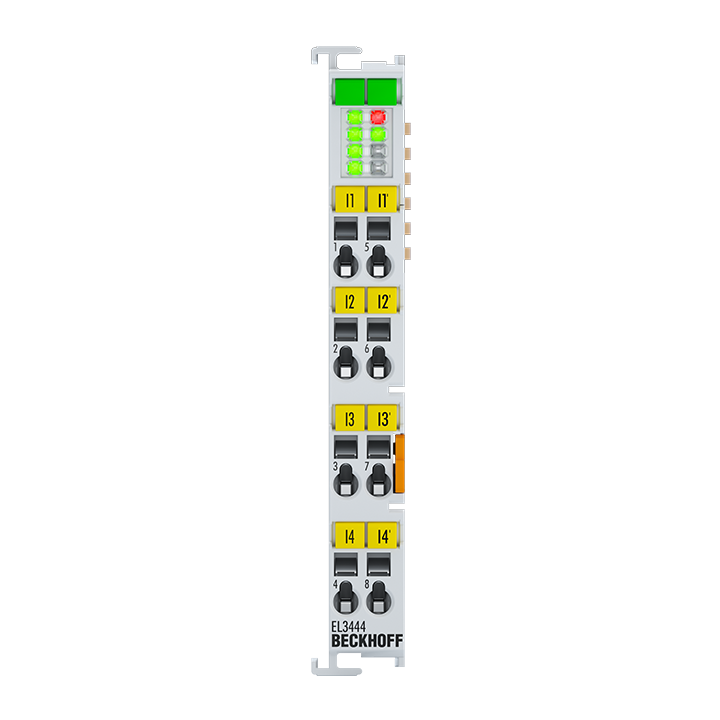

EL3444
Клемма EtherCAT EL3444 позволяет измерять все соответствующие электрические данные из сети питания и выполнять простые предварительные оценки. Поскольку сам EL3444 не имеет входов напряжения, измерения напряжения передаются через EtherCAT от EL3453, который должен быть установлен один раз в сети. Ток от четырех подключаемых гальванически изолированных фаз подается напрямую. Измеренные значения всех токов и напряжений доступны как действующие значения. В EL3444 активная мощность и энергопотребление рассчитываются для каждой фазы. Доступны действующие значения напряжения U и тока I, а также активная мощность P, полная мощность S, реактивная мощность Q, частота f и угол сдвига фазы cos φ, а также гармоники. EL3444 предлагает возможность обширного сетевого анализа и управления энергопотреблением.
