| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 , для 1 мостовой схемы в полномостовой технологии |
| Источник питания |
через электронный автобус |
| Распределенные часы |
Да |
| Диапазон измерения UD |
макс. ±27 мВ |
| Диапазон измерения UREF |
макс. ±__ДЕРЖАТЬ_0__ |
| Внутреннее сопротивление |
> 200 kОм (UREF) , > 1 MОм (UD) |
| Поддерживаемые номинальные характеристики |
любое , разрешение параметра: 0 , 01 мкВ/В; рекомендуется: 0 , 5…4 мВ/В |
| Входной фильтр частоты среза |
10 kHz Низкий проход (-3 дБ) |
| Коэффициент конверсии |
10 000…4 выборки/с (время преобразования 0 , 1…250 ms) |
| Напряжение питания УФ |
до 12 V постоянного тока от силовых контактов , в зависимости от датчика |
| разрешение |
24 Bit , 32-битное представление |
| Ошибка измерения/неопределенность |
< ±0 , 01% для расчетного значения нагрузки , основанного на окончательном значении нагрузки с питанием 12 V и напряжением моста 24 мВ (таким образом , номинальное характеристическое значение тензодатчика: 2 мВ/В) , активная самокалибровка , активный фильтр 50 Hz |
| Энергопотребление электронной шины |
обычно 280 мА |
| Силовые контакты потребления тока |
в зависимости от питания DMS , не менее 1 мА |
| Особые свойства |
TwinSAFE SC , самокалибровка , 4-кратное усреднение , динамические фильтры |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

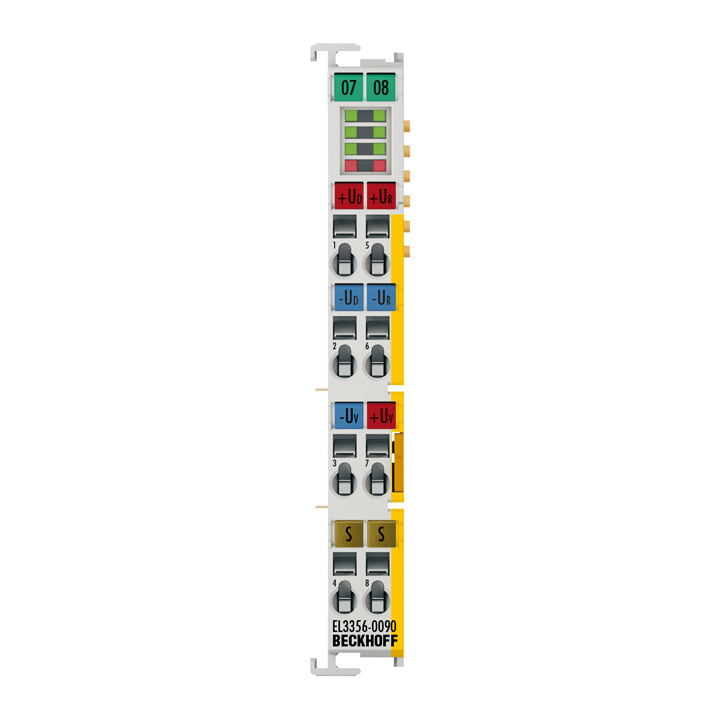

EL3356-0090
Клемма аналогового входа EL3356-0090 обеспечивает прямое подключение резистивного моста (тензодатчик – тензодатчик) или весоизмерительного датчика в 4- или 6-проводной технологии подключения. Отношение напряжения моста UD к напряжению питания UREF определяется с высокой точностью во входной цепи и на основе настроек клеммы рассчитывается конечное значение нагрузки как значение процесса. Благодаря автоматической самокалибровке (можно отключить) и динамическим фильтрам зажим с частотой выборки до 10 ms подходит для медленного взвешивания с высокой точностью.
С помощью технологии TwinSAFE-SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине. Для этого EtherCAT-I/Os из области аналогового ввода, измерения угла/пути или связи (4…20 мА, инкрементальный энкодер, IO-Link и т. д.) расширяются за счет включения функции TwinSAFE-SC. Типичные для сигналов свойства и стандартные функции компонентов ввода-вывода сохраняются. TwinSAFE-SC-I/O визуально отличаются от стандартных модулей ввода-вывода желтой полосой на передней части корпуса.
Технология TwinSAFE-SC обеспечивает связь через протокол TwinSAFE. Эти соединения можно отличить от обычного защищенного обмена данными через Safety через EtherCAT.
Данные от компонентов TwinSAFE SC передаются в TwinSAFE Logic через протокол TwinSAFE и могут использоваться там в контексте приложений, важных для безопасности. Подробные примеры правильного использования компонентов TwinSAFE-SC и соответствующую нормативную классификацию, подтвержденную/рассчитанную TÜV SÜD, можно найти в руководстве по применению TwinSAFE.
Похожие товары

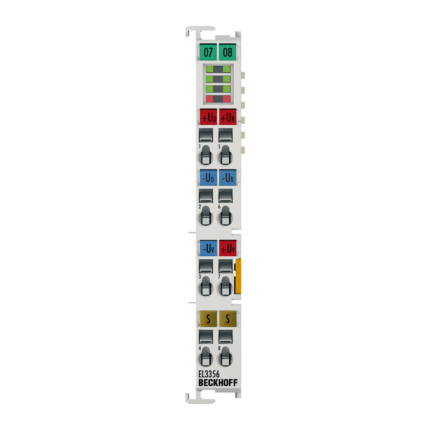

EL3356
Клемма аналогового входа EL3356 обеспечивает прямое подключение резистивного моста (тензодатчик – тензодатчик) или весоизмерительного датчика в 4- или 6-проводной технологии подключения. Отношение напряжения моста UD к напряжению питания UREF определяется с высокой точностью во входной цепи и на основе настроек клеммы рассчитывается конечное значение нагрузки как значение процесса. Благодаря автоматической самокалибровке (можно отключить) и динамическим фильтрам зажим с частотой выборки до 10 ms подходит для медленного взвешивания с высокой точностью.

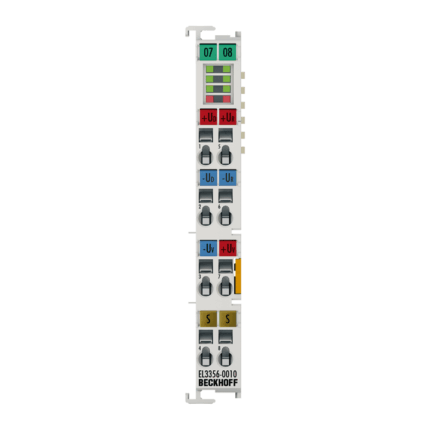

EL3356-0010
