| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| протокол |
ЖЕСТКИЙ (версия 7) |
| Заземление (вход) |
односторонний |
| Источник питания |
через электронный автобус |
| Ток сигнала |
4…20 мА |
| Распределенные часы |
Да |
| Внутреннее сопротивление |
обычно 250 Ом |
| Входной фильтр частоты среза |
25 Hz |
| Диэлектрическая прочность |
макс. 30 V |
| Диапазон измерения, технический |
обычно 107 % диапазона измерения , см. документацию |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
обычно 75 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Стандартное и компактное изображение процесса , активируемый КИХ/БИХ-фильтр , контроль предельных значений , ExtendedRange 107 % , NE43 NAMUR |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx (в стадии подготовки) |

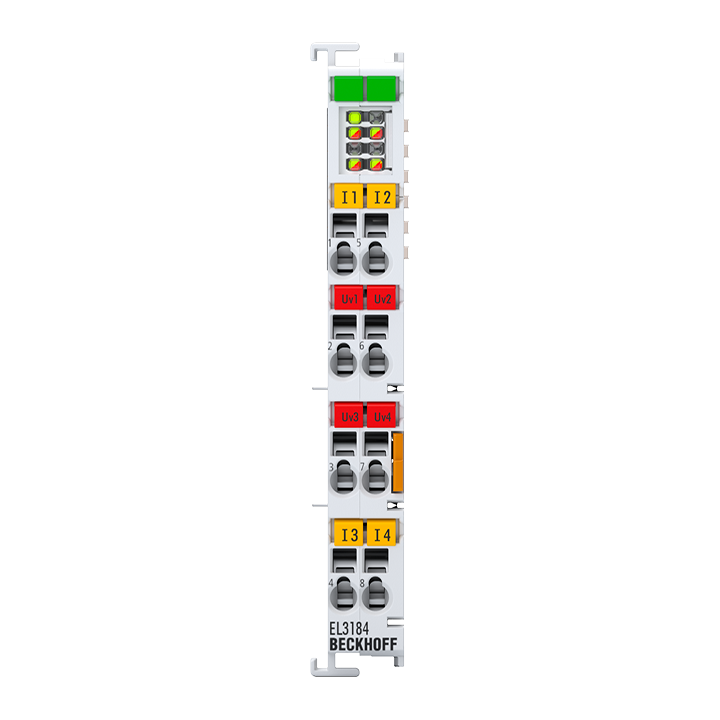

EL3184
Клемма аналогового входа EL3184 для полевых устройств с поддержкой HART питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации гальванически изолированным образом. Благодаря техническому диапазону измерения 107 % от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43.
