| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 |
| Заземление (вход) |
дифференциал |
| Источник питания |
через электронный автобус |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Внутреннее сопротивление |
> 200 kОм , обычно 85 Ом |
| Входной фильтр частоты среза |
5 kHz |
| Синфазное напряжение UCM |
макс. 50 V (измерение напряжения и тока) |
| Диэлектрическая прочность |
макс. 30 V (измерение тока) |
| Время перехода |
минимум 150 мкс |
| Диапазон измерения, номинальный |
-10/0…+__ДЕРЖАТЬ_0__ , -25/-20/0/+4…+20/25 мА |
| Диапазон измерения, технический |
-10 , 73…+10 , 73 V , -26 , 82…+26 , 82 мА |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 2% (для 25 °C ±5 °C , в противном случае < ±0 , 3% , в зависимости от конечного значения диапазона измерения) |
| Сертификат калибровки (аналог) |
заводская калибровка |
| Возможное разделение |
Канал/шина и канал/канал: функциональное разделение 707 V Типовое испытание постоянного тока |
| Энергопотребление электронной шины |
обычно 150 мА |
| Ширина на изображении процесса |
Вводы: 16 Byte |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Параметрируемый U/I , расширенный диапазон , стандартное и компактное изображение процесса , возможность активации FIR/IIR-фильтра , сертификат калибровки |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

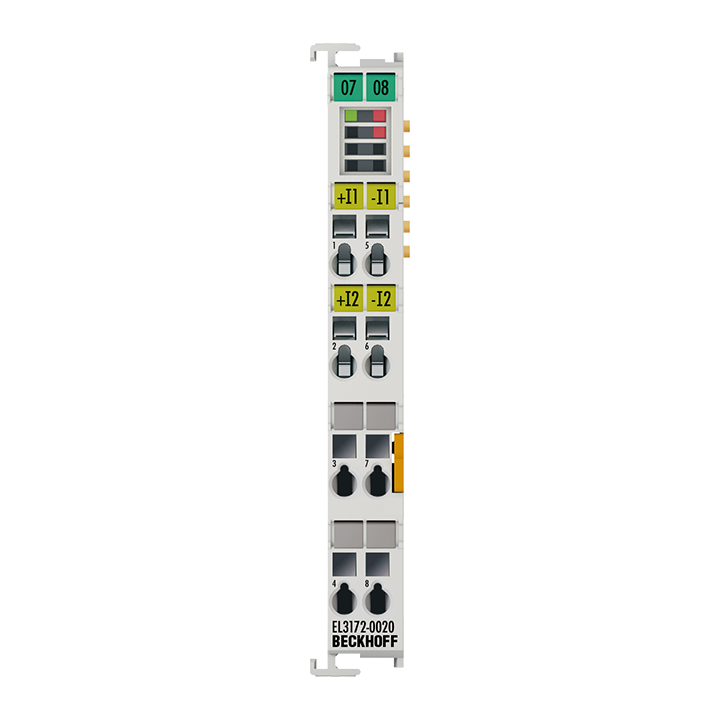

EL3172-0020
EL3172-0020 — это версия EL3172, откалиброванная на заводе. Аналоговый входной терминал EL3172-0020 дополняет EL3174, а это означает, что в семействе EL31xx теперь доступны 2- и 4-канальные универсальные входные терминалы. EL3172-0020 имеет два индивидуально настраиваемых входа. Сигналы в диапазоне ±10 V или ±25 мА могут обрабатываться на каждом канале, включая, конечно, также униполярные 0…10 V или 0/4…20 мА. Каждый канал должен быть настроен на работу U или I с помощью системы управления через CoE. Входное напряжение или входной ток оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Благодаря техническому диапазону измерения ±107 % от номинального диапазона 10 V/20 мА и диапазону измерения 25 мА терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. Два дифференциальных входа гальванически изолированы друг от друга и от полевой шины.
Индивидуальный сертификат заводской калибровки Beckhoff можно скачать для каждого устройства здесь. Повторная калибровка (ZS9001) возможна с помощью сервиса Beckhoff.
Похожие товары

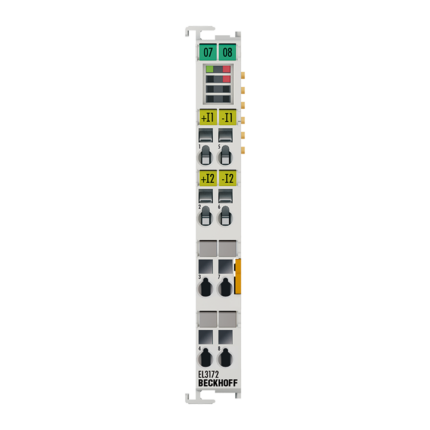

EL3172
