| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 (дифференциал) |
| Источник питания |
через электронный автобус |
| Ток сигнала |
4…20 мА |
| Распределенные часы |
Да |
| Внутреннее сопротивление |
тип. 85 Ом + напряжение диода |
| Входной фильтр частоты среза |
5 kHz |
| Синфазное напряжение UCM |
макс. 10 V |
| Время перехода |
~ 100 мкс |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Устойчивость к перенапряжению |
35 V DC |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
обычно 130 мА |
| Силовые контакты потребления тока |
– |
| Ширина на изображении процесса |
Вводы: 16 Byte |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
TwinSAFE SC , стандартное и компактное изображение процесса , возможность активации FIR/IIR-фильтра , контроль предельных значений |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
EL3124-0090

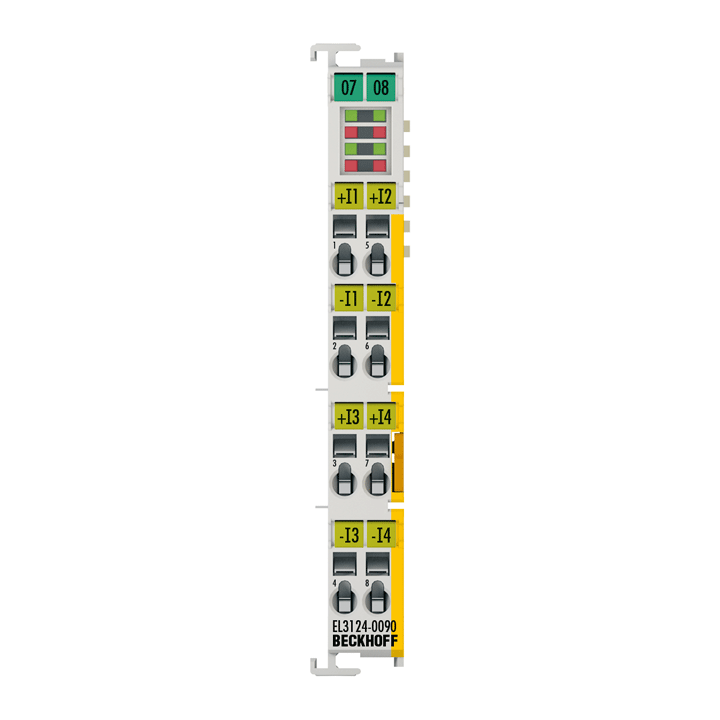

Клемма аналогового входа EL3124-0090 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 16 Bit и гальванически развязывается до устройства автоматизации верхнего уровня. Входные каналы терминала EtherCAT являются дифференциальными входами и имеют общий внутренний потенциал земли.
С помощью технологии TwinSAFE-SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине. Для этого EtherCAT-I/Os из области аналогового ввода, измерения угла/пути или связи (4…20 мА, инкрементальный энкодер, IO-Link и т. д.) расширяются за счет включения функции TwinSAFE-SC. Типичные для сигналов свойства и стандартные функции компонентов ввода-вывода сохраняются. TwinSAFE-SC-I/O визуально отличаются от стандартных модулей ввода-вывода желтой полосой на передней части корпуса.
Технология TwinSAFE-SC обеспечивает связь через протокол TwinSAFE. Эти соединения можно отличить от обычного защищенного обмена данными через Safety через EtherCAT.
Данные от компонентов TwinSAFE SC передаются в TwinSAFE Logic через протокол TwinSAFE и могут использоваться там в контексте приложений, важных для безопасности. Подробные примеры правильного использования компонентов TwinSAFE-SC и соответствующую нормативную классификацию, подтвержденную/рассчитанную TÜV SÜD, можно найти в руководстве по применению TwinSAFE.
