| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 (дифференциал) |
| Источник питания |
через электронный автобус |
| Ток сигнала |
0…20 мА |
| Коэффициент передискретизации |
– |
| Полоса входного сигнала |
см. входной фильтр |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Внутреннее сопротивление |
тип. 85 Ом + напряжение диода |
| Входной фильтр частоты среза |
5 kHz |
| Синфазное напряжение UCM |
макс. 10 V |
| Время перехода |
~ 50 мкс (быстрый режим ~ 35 мкс) |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Устойчивость к перенапряжению |
35 V DC |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
обычно 170 мА |
| Силовые контакты потребления тока |
– |
| Ширина на изображении процесса |
Вводы: 8 Byte |
| Особые свойства |
Стандартное и компактное изображение процесса , возможность активации КИХ/БИХ-фильтра , контроль предельных значений |
| Масса |
ок. 55 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

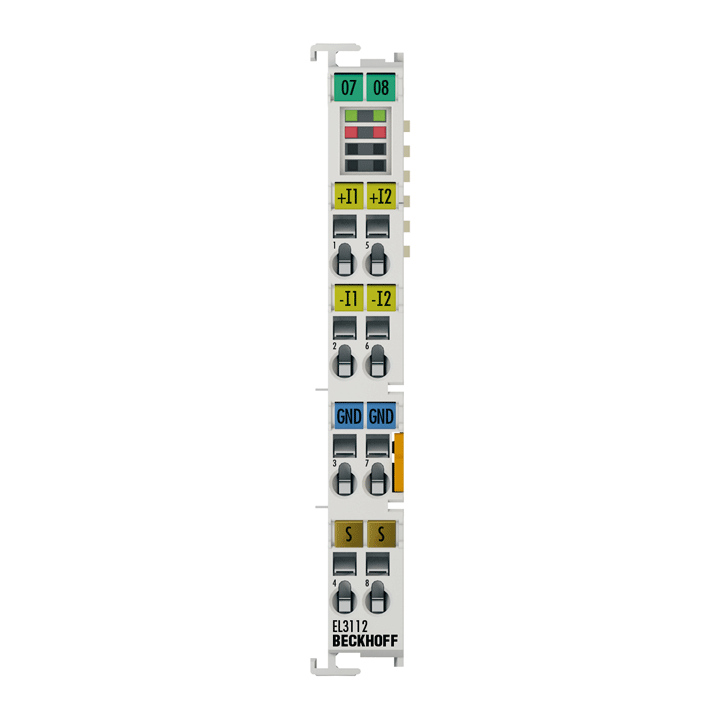

EL3112
Клемма аналогового входа EL3112 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 16 Bit и гальванически развязывается до устройства автоматизации верхнего уровня. Входные каналы терминала EtherCAT являются дифференциальными входами и имеют общий внутренний потенциал земли. EL3112 объединяет два канала в одном корпусе. Обнаруживается перегрузка, и состояние клеммы передается в систему управления через E-bus. Светодиоды ошибок сигнализируют о перегрузке.
Похожие товары
EL3112-0011
Клемма аналогового входа EL3112-0011 обрабатывает сигналы в диапазоне от -20 до +20 мА. Ток оцифровывается с разрешением 16 Bit и гальванически развязывается до устройства автоматизации верхнего уровня. Входные каналы терминала EtherCAT являются дифференциальными входами и имеют общий внутренний потенциал земли. EL3112-0011 объединяет два канала в одном корпусе. Обнаруживается перегрузка, и состояние клеммы передается в систему управления через E-bus. Светодиоды ошибок сигнализируют о перегрузке.
