| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 |
| функция |
Измерение напряжения , измерение тока |
| проводка |
2-проводной |
| Заземление (вход) |
односторонний |
| Макс. частота дискретизации |
мин. 500 мкс (макс. 2 кСпс) на канал |
| Тип выборки |
мультиплекс , ок. Задержка между каналами 60 мкс |
| Внутреннее сопротивление |
Напряжение: >200 kОм , Текущий: тип. 85 Ом |
| Входной фильтр частоты среза |
1 kHz |
| Время подъема |
обычно 3 ms (0…90%) |
| Диэлектрическая прочность |
макс. 30 V (измерение напряжения и тока) |
| Защита от перегрузки по току |
обычно < 50 мА |
| Диапазон измерения, номинальный |
-10/0…+__ДЕРЖАТЬ_0__ , -20/0/+4…+20 мА |
| Диапазон измерения, технический |
-10 , 73…+10 , 73 V , -21 , 47…+21 , 47 мА |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Потенциальное разделение | Канал/Канал |
нет |
| Источник питания |
через электронный автобус |
| Распределенные часы |
– |
| Возможное разделение |
Канал/E-Bus: функциональное разделение 707 V Типовой тест постоянного тока |
| Энергопотребление электронной шины |
обычно 85 мА |
| Особые свойства |
Параметрируемый U/I , расширенный диапазон 107 % , стандартное и компактное изображение процесса , возможность активации FIR/IIR-фильтра |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

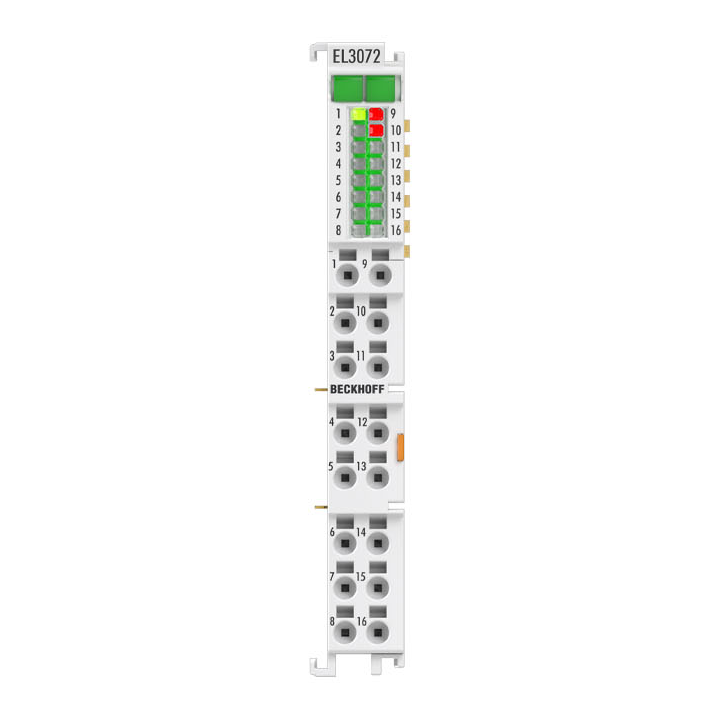

EL3072
Клеммы аналоговых входов EL3072, EL3074 и EL3078 представляют собой универсальные входные модули 16-битного класса 10 В/20 мА для простых задач управления. Входные сигналы в диапазоне –10/0…+10 V или –20/0/+4…+20 мА могут обрабатываться для каждого канала. Сигналы напряжения и тока подключаются к различным клеммным точкам. Через CoE каждый канал можно настроить в TwinCAT или с помощью управления на режим U или I.
Входы напряжения и тока являются несимметричными. Это означает, что одна точка подключения канала подключена к +24 V или 0 V (силовые контакты) в терминале. Все входные данные оцифровываются с разрешением 16 бит и передаются в систему автоматизации более высокого уровня гальванически изолированно. При техническом диапазоне измерения ±107% от номинального диапазона терминал поддерживает как ввод в эксплуатацию со значениями датчика в предельном диапазоне, так и оценку в соответствии с NAMUR NE43.
EL3072 имеет два индивидуально настраиваемых входа и поддерживает 2-, 3- и 4-проводные соединения. Он может снабжать датчики напрямую через +24 V.
Особые возможности:
- Комбинированная входная клемма: 10 V/20 мА
- Диапазон измерения ±107%
- Коэффициент преобразования 2 kSps на канал для стандартных задач автоматизации
