| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 (несимметричный) |
| Источник питания |
через электронный автобус |
| Напряжение сигнала |
0…30 V |
| Распределенные часы |
– |
| Внутреннее сопротивление |
> 130 kОм |
| Входной фильтр частоты среза |
1 kHz |
| Диэлектрическая прочность |
макс. 40 V |
| Время перехода |
0 , 625 ms предустановленный , настраиваемый , мультиплексный |
| разрешение |
12 Bit (16-битное представление , включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
обычно 130 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
КИХ/БИХ-фильтр может быть активирован , контроль пределов |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
EL3062-0030
Клемма аналогового входа EL3062-0030 обрабатывает сигналы в диапазоне от 0 до 30 V. Напряжение оцифровывается с разрешением 12 Bit и гальванически изолированно передается на устройство автоматизации более высокого уровня. Входные каналы терминала EtherCAT имеют общий потенциал земли – опорную землю. EL3062-0030 объединяет два канала в одном корпусе. Состояние сигнала терминала EtherCAT отображается светодиодами.
Похожие товары

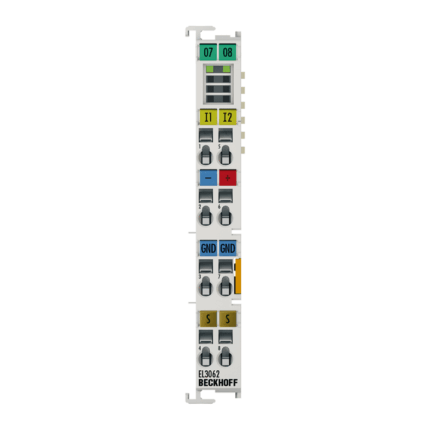

EL3062
