| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
8 |
| функция |
Измерение напряжения |
| проводка |
2-проводной |
| Заземление (вход) |
каскадные каналы |
| Макс. частота дискретизации |
мин. 2 ms (макс. 500 ПЛК) на канал |
| Тип выборки |
мультиплекс , ок. Задержка между каналами 60 мкс |
| Внутреннее сопротивление |
> 8 MОм |
| Входной фильтр частоты среза |
1 , 5 kHz |
| Время подъема |
тип. 2 ms |
| Диэлектрическая прочность |
на канал ±25 V относительно AGND |
| Диапазон измерения, номинальный |
-5…+5 V |
| Диапазон измерения, технический |
-5 , 35…+5 , 35 V |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 1% (при 25 °C ±5 °C , в противном случае < ±0 , 2%) |
| Категория измерения/категория перенапряжения |
300 V CAT II , 1500 V CAT II с защитным кожухом; на EN61010-2-030 |
| Потенциальное разделение | Канал/Канал |
– |
| Потенциальное разделение | Канал/SGND |
усиленная изоляция , испытательное напряжение 6 кВ постоянного тока , заводские испытания |
| Потенциальное разделение | Канал/Шина |
усиленная изоляция , испытательное напряжение 6 кВ постоянного тока , заводские испытания |
| Рабочая температура |
0…55 °C |
| Разрешения/маркировка |
CE |
| Источник питания |
через электронный автобус |
| Распределенные часы |
– |
| Энергопотребление электронной шины |
190 мА |
| Особые свойства |
Каскадные каналы , ExtendedRange 107% , можно активировать FIR/IIR-фильтр |
| Масса |
ок. 90 g |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |

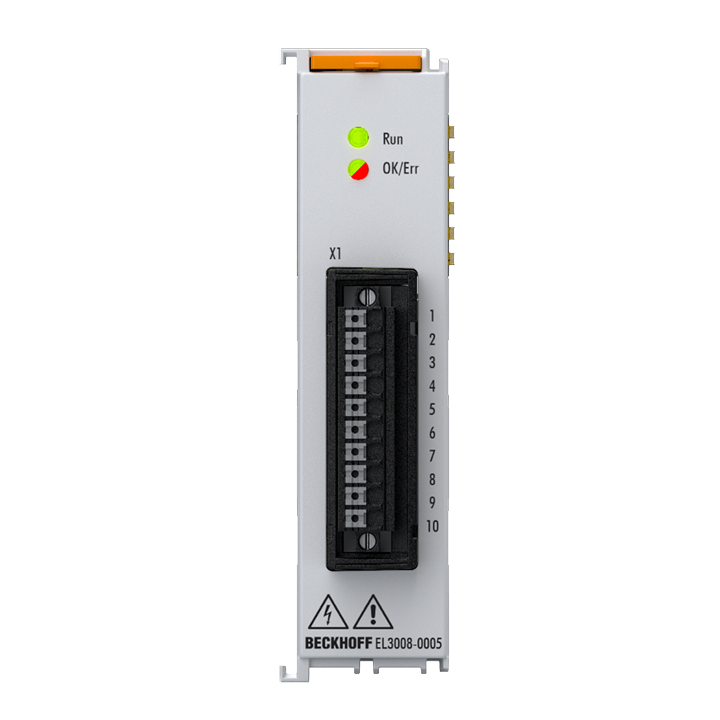

EL3008-0005
EL3008-0005 предназначен для измерения суммированных напряжений до 1500 V CAT II, например: B. в аккумуляторах и топливных элементах. Минус одной ячейки является также плюсом другой. В сочетании с высокой гальванической изоляцией E-шины эти клеммы можно использовать для регистрации больших пакетов ячеек с небольшим количеством измерительных линий. Поведение ячейки можно отслеживать во время нормальной работы, а в случае ошибки возможно быстрое реагирование.
В комплект поставки входит 10-контактный разъем ZS2001-0014 и защитная крышка ZS9100-0005.
