| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Ленточный кабель |
| Количество выходов |
8 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Текущая пропускная способность |
макс. 1 A для каждого контакта подключения |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Распределенные часы |
– |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания |
обычно < 2 A |
| Защита от обратной полярности |
Да |
| Энергия выключения (инд.) макс. |
< 150 мДж/канал |
| время переключения |
ТОН: тип. 60 мкс , TOFF: тип. 300 мкс |
| Энергопотребление электронной шины |
обычно 100 мА |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка от источника питания 24 В (без силовых контактов) |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Диагностика напряжения питания |
| Масса |
ок. 55 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

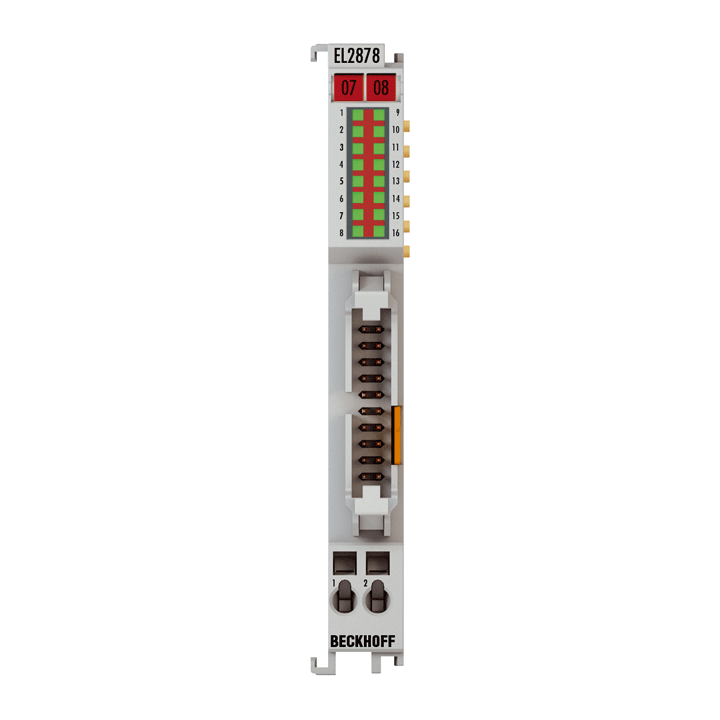

EL2878-0005
Цифровой выходной терминал EL2878-0005 имеет очень компактную конструкцию и имеет восемь каналов. 20-контактный разъем с фиксатором обеспечивает надежное соединение разъемов с использованием технологии смещения изоляции, как это обычно бывает с ленточными кабелями и специальными круглыми кабелями. Это существенно упрощает разводку многих каналов. Состояние сигнала каналов отображается светодиодами. Терминал также контролирует напряжение питания и сообщает о состоянии через изображение процесса и светодиод.
Особые возможности:
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая).
- идеально подходит для клапанных островов с многоконтактным соединением
- макс. выходной ток 0,5 A на канал
- Выходы с защитой от короткого замыкания и защитой от обратной полярности.
- Комплексная диагностика напряжения питания
- Прямое соединение разъемов с использованием технологии смещения изоляции.
