| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| Количество выходов |
16 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Распределенные часы |
– |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания |
обычно < 2 A |
| Защита от обратной полярности |
Да |
| Энергия выключения (инд.) макс. |
< 150 мДж/канал |
| время переключения |
ТОН: тип. 60 мкс , TOFF: тип. 300 мкс |
| Энергопотребление электронной шины |
обычно 140 мА |
| Силовые контакты потребления тока |
тип. 35 мА + нагрузка |
| Ширина на изображении процесса |
16 выходов |
| конфигурация |
нет адреса или настройки конфигурации |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

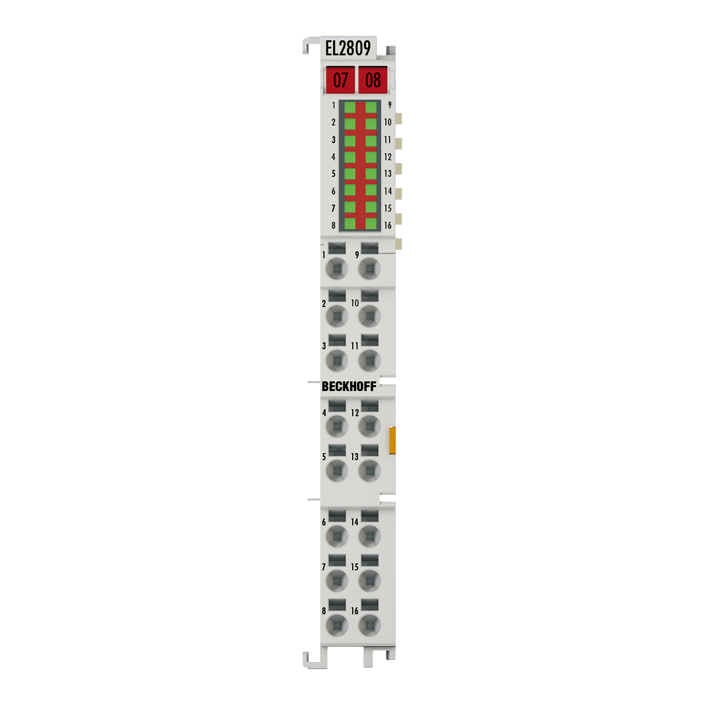

EL2809
Клемма цифрового выхода EL2809 гальванически развязывает двоичные управляющие сигналы 24 В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса. Терминал EtherCAT содержит шестнадцать каналов, состояние сигнала которых отображается светодиодами. Силовые контакты подключаются сквозным. Технология подключения идеальна для несимметричных входов. Обязательным условием является то, что все компоненты работают с той же контрольной точкой, что и EL2809. Питание выходов EL2809 осуществляется через силовой контакт 24 В постоянного тока.
Особые возможности:
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая).
- макс. выходной ток 0,5 A на канал
- Выходы с защитой от перегрузки и короткого замыкания, а также защита от обратной полярности.
- Подключение без инструментов с использованием технологии прямого подключения для одножильных проводов.
- Экономия места в шкафу управления
- Прямое подключение многоканальных приводов с использованием технологии однопроводного подключения в минимальном пространстве.
- Повышенная плотность упаковки за счет 16 точек подключения в корпусе клеммной колодки 12 мм.
Характеристики
