| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Релейный выход |
| Количество выходов |
4 х доводчика |
| Номинальное напряжение |
125 V AC/30 V DC |
| Тип нагрузки |
ох |
| Распределенные часы |
– |
| Коммутируемый ток омического сопротивления |
0 , 5 A переменного тока/2 A постоянного тока на канал |
| Минимально допустимая нагрузка |
10 мкА при 10 мВ постоянного тока с неповрежденным контактным покрытием |
| Коммутационный ток индуктивный |
к. А |
| Энергопотребление электронной шины |
обычно 200 мА |
| Силовые контакты потребления тока |
– |
| Ширина на изображении процесса |
4 выхода |
| Переключение циклов мех. (мин.) |
1 x 108 |
| Циклы электрического переключения (мин.) |
2 x 105 (1 A/30 V DC) |
| конфигурация |
нет адреса или настройки конфигурации |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , UL |

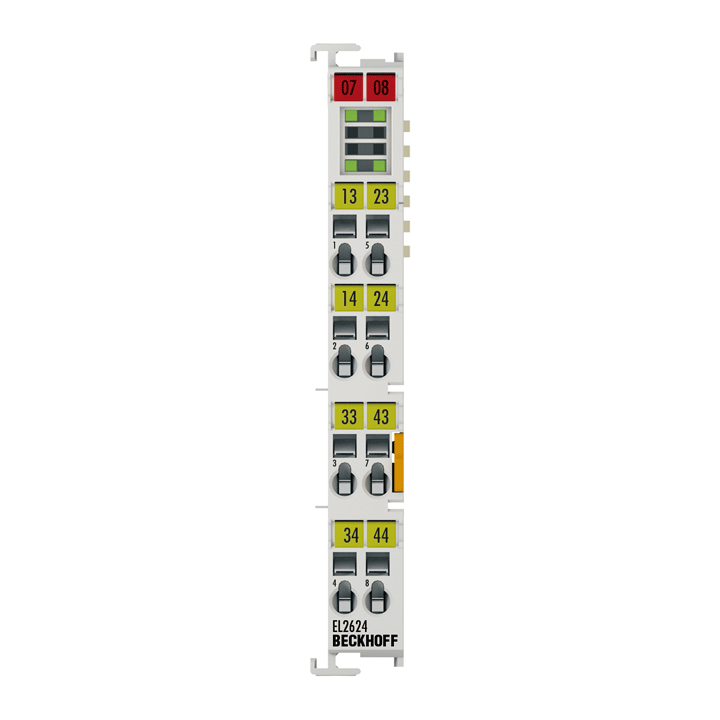

EL2624
Выходная клемма EL2624 имеет четыре реле, каждое из которых имеет отдельный контакт. Контакт реле можно использовать до 125 V переменного тока или 30 V постоянного тока. Состояние сигнала терминала EtherCAT отображается светодиодами. EL2624 оснащен беспотенциальными контактами. Силовые контакты пропущены.
Особые возможности:
- Релейный выход
- 4 х доводчика
- Подключение омических нагрузок
- беспотенциальный
Характеристики
