| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество выходов |
4 |
| Входное напряжение |
8…48 V DC |
| Номинальное напряжение |
– |
| Тип нагрузки |
светодиод (омический) |
| Распределенные часы |
– |
| Выходное напряжение |
~ УИН |
| Выходной ток макс. |
3 A на канал |
| Тактовая частота ШИМ |
1 Hz…16 kHz , по умолчанию: 5 kHz |
| рабочий цикл |
0…100 % |
| разрешение |
15 Bit (в зависимости от частоты ШИМ) |
| Энергопотребление электронной шины |
обычно 70 мА |
| Силовые контакты потребления тока |
– |
| конфигурация |
через системный менеджер TwinCAT |
| Особые свойства |
ШИМ для светодиодов с общим катодом , регулируемая пропорция цвета на канал (рабочий цикл) , регулируемая интенсивность/яркость света , регулируемая частота (антистробоскопический режим) |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

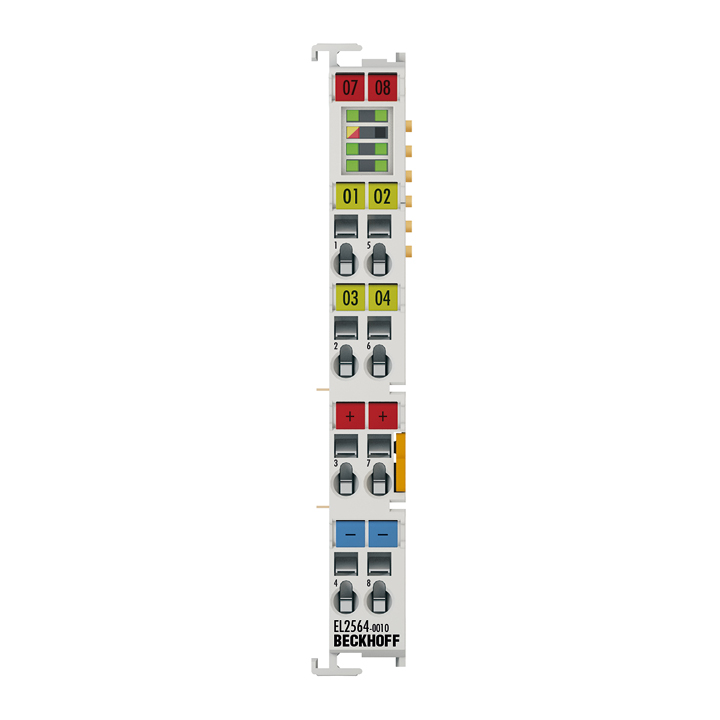

EL2564-0010
Клемма цифрового выхода EL2564-0010 управляет светодиодами с помощью встроенного последовательного резистора через регулируемый сигнал ШИМ. Светодиодами RGBW с общим катодом можно управлять по четырем каналам. С помощью зажима также возможна работа с четырьмя светодиодами одного цвета. Терминал имеет гибкое входное напряжение 8…48 V постоянного тока. Выходное напряжение соответствует входному напряжению. Для работы многоцветных светодиодов можно регулировать соотношение цветов на канал. Это означает, что могут быть достигнуты любые цветовые смеси. Помимо смешивания цветов для каждого канала, также можно регулировать общую яркость по всем каналам. Еще один параметр, который можно регулировать, — это частота. Установив частоту в диапазоне 1…16.000 Hz, можно избежать стробоскопических эффектов. Кроме того, благодаря низким частотам можно реализовать видимую молнию.
Особые возможности:
- гибкое входное напряжение 8…48 V постоянного тока
- Регулируемая пропорция цвета на канал для многоцветных светодиодов (регулировка рабочего цикла)
- Регулируемая общая яркость по всем каналам
- Регулируемая частота 1…16.000 Hz, чтобы избежать стробоскопических эффектов и реализовать видимые вспышки на низких частотах.
Рекомендуемое использование:
- EL2564 — правильный выбор для освещения задач с использованием светодиодов RGBW, работающих под напряжением.
- Светодиодный терминал EL2595 1-го поколения можно использовать для управления светодиодами по току.
- EL2596 и EL2596-0010 являются значительно более мощными преемниками EL2595 и поэтому подходят для применений, требующих высокоточного управления светодиодами по току и напряжению.
