| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Выход ШИМ , двухтактные выходы |
| Количество выходов |
2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
индуктивный > 1 мГн |
| Распределенные часы |
– |
| Выходной ток макс. |
5 A до 40 °C рабочей температуры |
| Выходной ток с ZB8610 |
Рабочая температура от 5 A до 55 °C |
| Ток короткого замыкания |
обычно < 6 A |
| Тактовая частота ШИМ |
30 kHz По умолчанию |
| рабочий цикл |
0…100 % (управление по току) |
| разрешение |
10 Bit |
| Защита от обратной полярности |
Да |
| Энергопотребление электронной шины |
обычно 110 мА |
| Силовые контакты потребления тока |
тип. 30 мА + нагрузка |
| Ширина на изображении процесса |
48 входов/выходов: 2 16-битных данных , 2 8-битных управления/статуса |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
2 цифровых входа 24 V |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , CCC , ATEX , IECEx , cFMus |

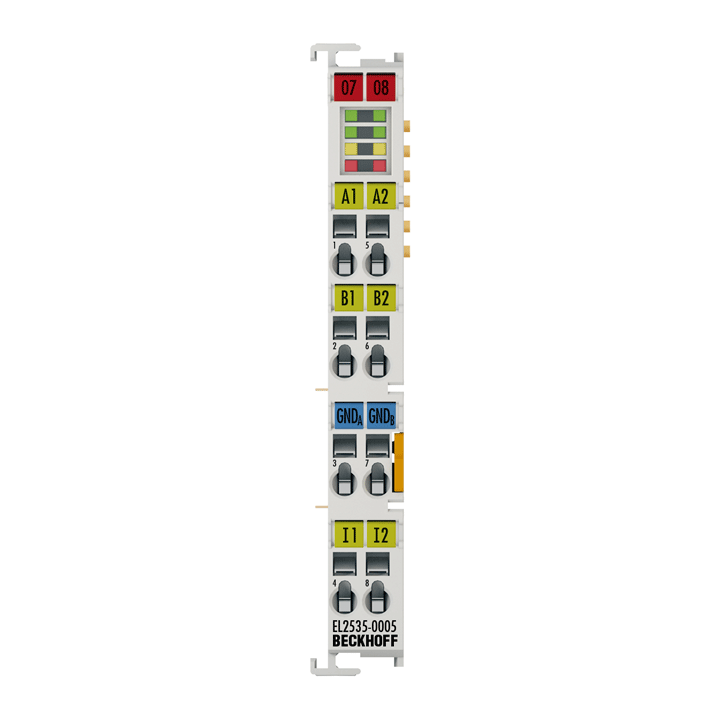

EL2535-0005
Выходные клеммы EL2535-xxxx специально разработаны для точного управления пропорциональными клапанами с одной и двумя катушками, а также пропорциональными электромагнитными клапанами. Они регулируют выходной ток посредством широтно-импульсной модуляции (ШИМ) напряжения питания и гальванически изолированы от E-шины. Текущие значения от 0 до максимального выходного тока задаются 16-битным значением от устройства автоматизации. Выходные каскады устойчивы к перегрузкам и коротким замыканиям. Клемма широтно-импульсного тока EtherCAT содержит два канала каждый, состояние сигнала которых отображается светодиодами. Светодиоды упрощают диагностику на месте, отображая типичные ошибки нагрузки и проводки.
Особые возможности:
- 2 выхода ШИМ с двухтактным силовым каскадом
- подходит для индуктивных нагрузок > 1 мГн
- Макс. выходной ток на канал при 24 V номинальном напряжении постоянного тока 0…5 A
- 0…5 A
