| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| спецификация |
переключение заземления |
| Количество выходов |
16 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Распределенные часы |
– |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Защита от обратной полярности |
Да |
| Энергия выключения (инд.) макс. |
< 100 мДж/канал |
| время переключения |
ТОН: тип. 100 мкс , TOFF: тип. 300 мкс |
| Энергопотребление электронной шины |
обычно 105 мА |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |
EL2489

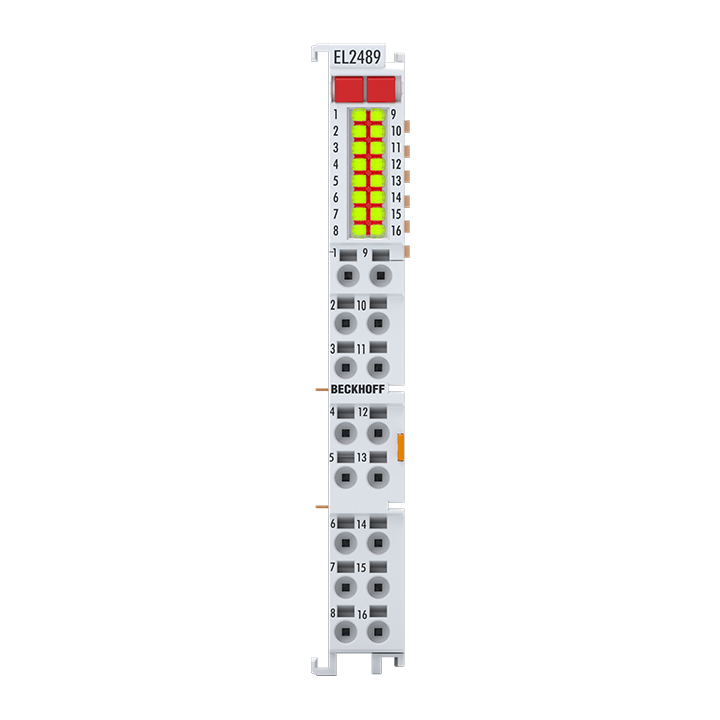

Клемма цифрового выхода EL2489 гальванически развязывает двоичные управляющие сигналы 24 В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса. Терминал EtherCAT содержит 16 каналов, состояние сигнала которых отображается светодиодами. Технология подключения идеальна для несимметричных входов. Обязательным условием является то, что все компоненты работают с той же контрольной точкой, что и EL2489. Силовые контакты подключаются сквозным. Выходы EL2489 питаются через контакт питания 0 В постоянного тока.
Особые возможности:
- переключение заземления
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая).
- макс. выходной ток 0,5 A на канал
- Выходы с защитой от перегрузки и короткого замыкания, а также защита от обратной полярности.
- Подключение без инструментов с использованием технологии прямого подключения для одножильных проводов.
- Экономия места в шкафу управления
- Прямое подключение многоканальных приводов с использованием технологии однопроводного подключения в минимальном пространстве.
- Повышенная плотность упаковки за счет 16 точек подключения в корпусе клеммной колодки 12 мм.
