| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
4-проводной |
| Количество выходов |
2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Коэффициент передискретизации |
n = целое число , кратное времени цикла , 1…1000 |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию в режиме push) на канал |
| Выходной каскад |
Нажмите и потяните |
| Ток короткого замыкания |
обычно < 1 , 5 A |
| Защита от обратной полярности |
Да |
| Текущее ограничение |
обычно 4 A/150 мкс |
| Энергия выключения (инд.) макс. |
< 150 мДж/канал |
| время переключения |
ТОН: тип. < 1 мкс , TOFF: тип. < 1 мкс |
| Скорость вывода |
макс. 1 млн выборок/с , мин. цикл 1 мкс |
| Энергопотребление электронной шины |
обычно 70 мА |
| Силовые контакты потребления тока |
тип. 35 мА + нагрузка |
| Ширина на изображении процесса |
n x 2 выхода + 32-битный счетчик циклов + 32-битное время запуска |
| конфигурация |
через системный менеджер TwinCAT |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
до 1000-кратной передискретизации , макс. 1 млн выборок/с , мин. выходной тактовый сигнал 1 мкс |
| Масса |
ок. 60 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

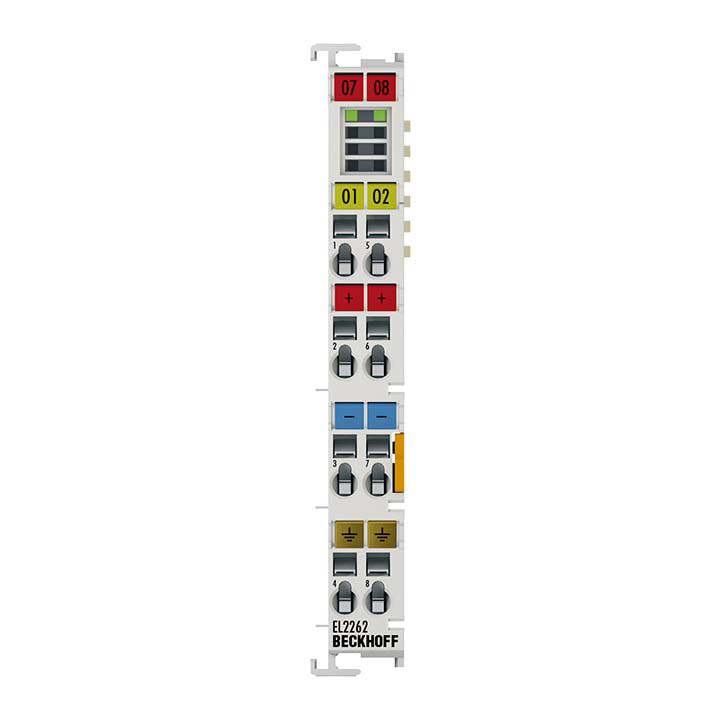

EL2262
Клемма цифрового выхода EL2262 переключает двоичные выходные сигналы управления на уровень процесса с гальванической развязкой. Выходы управляются регулируемым целочисленным кратным (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Терминал EtherCAT получает набор данных процесса для каждого цикла шины, которые выводятся один за другим. Временная база терминала может быть с высокой точностью синхронизирована с другими участниками EtherCAT через распределенные часы. Выходной шаблон с последовательностью импульсов, значительно превышающей время цикла шины, выводится точно по общесистемной временной базе. С помощью этого метода временное разрешение цифровых выходных сигналов может быть увеличено в n раз по сравнению с временем цикла шины. Максимальная скорость вывода — 1 млн выборок/с.
Особые возможности:
- Двухтактный выход
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая).
- Возможна синхронная работа с использованием распределенных часов технологии XFC.
- Множественная выборка данных процесса посредством передискретизации
