| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество выходов |
4 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка до макс. 24 W |
| Выходной ток макс. |
макс. 2 A (устойчивость к короткому замыканию) на канал , с диагностикой |
| Выходной каскад |
Нажмите (переключатель HighSide) |
| Ток короткого замыкания |
обычно < 4 A |
| Защита от обратной полярности |
Да |
| Энергия выключения (инд.) макс. |
обычно < 150 мДж/канал |
| время переключения |
ТОН: тип. 50 мкс , TOFF: тип. 100 мкс |
| Энергопотребление электронной шины |
обычно 55 мА |
| Силовые контакты потребления тока |
тип. 25 мА + нагрузка |
| конфигурация |
через системный менеджер TwinCAT |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Диагностика с помощью данных процесса и светодиодов: перегрев , сбой питания , короткое замыкание (поканально) , обнаружение обрыва нагрузки |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE |

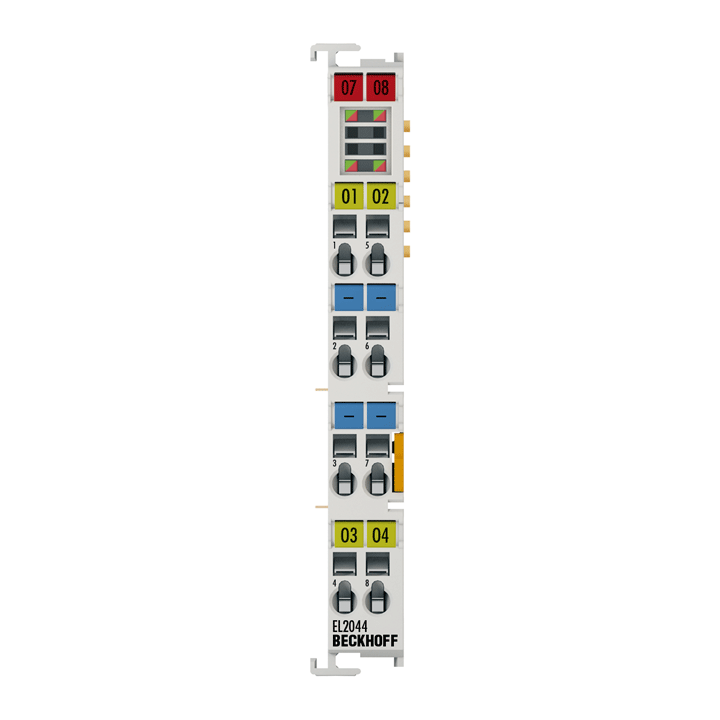

EL2044
Клемма цифрового выхода EL2044 гальванически развязывает двоичные управляющие сигналы 24 В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса. Терминал EtherCAT содержит четыре канала, каждый из которых отображает состояние своего сигнала с помощью светодиодов. Встроенную диагностику можно оценить в системе управления и отобразить с помощью светодиодов. Диагностика упрощает обслуживание приложения. Силовые контакты подключаются сквозным. Опорным потенциалом выходов является силовой контакт 0 В постоянного тока. Питание выходов осуществляется через силовой контакт 24 В постоянного тока.
Особые возможности:
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая нагрузка до макс. 24 W)
- макс. выходной ток 2 A на канал
- Выходы с защитой от перегрузки и короткого замыкания, а также защита от обратной полярности.
- встроенная опция диагностики, среди прочего, обнаружение короткого замыкания на канал, обнаружение обрыва линии на канал, перегрузка по току на канал, перегрев, потеря напряжения и пониженное напряжение.
- Обнаружение короткого замыкания на канал
- Обнаружение разрыва линии на канал
- Перегрузка по току на канал
- Перегрев
- Потеря напряжения и пониженное напряжение
- Параметрируемое поведение выхода в случае ошибки шины (безопасное состояние)
