| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество выходов |
4 |
| Номинальное напряжение |
12 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Распределенные часы |
– |
| Выходной ток макс. |
2 , 0 A (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания |
обычно < 70 A |
| Защита от обратной полярности |
Да |
| Энергия выключения (инд.) макс. |
< 1 , 7 Дж/канал |
| время переключения |
ТОН: тип. 40 мкс , TOFF: тип. 200 мкс |
| Импульсный ток |
– |
| Энергопотребление электронной шины |
обычно 120 мА |
| Силовые контакты потребления тока |
тип. 13 мА + нагрузка |
| Ширина на изображении процесса |
4 выхода |
| конфигурация |
нет адреса или настройки конфигурации |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
для автомобильного применения |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

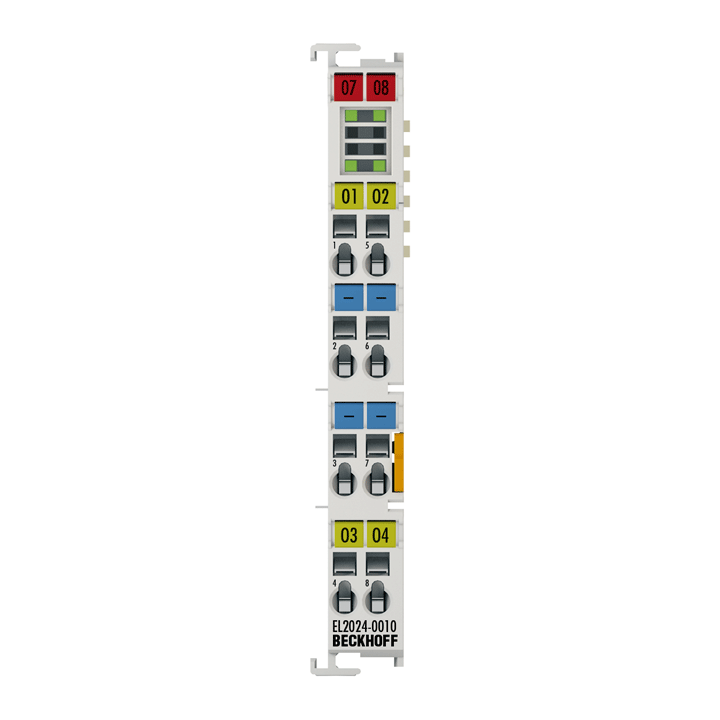

EL2024-0010
Клемма цифрового выхода EL2024-0010 гальванически развязывает двоичные управляющие сигналы 12 В постоянного тока на исполнительные механизмы. Доступны четыре канала, состояние сигнала которых отображается светодиодами. EL2024-0010 позволяет напрямую подключать четыре 2-проводных привода, поскольку он имеет четыре точки подключения заземления.
Особые возможности:
- Выходы 12 В постоянного тока
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая).
- макс. выходной ток 2 A на канал
- Выходы с защитой от короткого замыкания и защитой от обратной полярности.
- подходит, например, для Б. автомобильное применение
