| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Ленточный кабель |
| спецификация |
переключение заземления «0»: 18…30 V пост. тока , «1»: 0…7 V пост. тока , тип. входной ток 3 мА |
| Количество входов |
16 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Текущая пропускная способность |
макс. 1 A для каждого контакта подключения |
| Напряжение сигнала «0» |
18…30 V |
| Напряжение сигнала «1» |
0…7 V |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Входной фильтр |
обычно 10 мкс |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
тип. 45 мА от источника питания 24 В (без силовых контактов) |
| Энергопотребление электронной шины |
обычно 100 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
– |
| Масса |
ок. 60 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

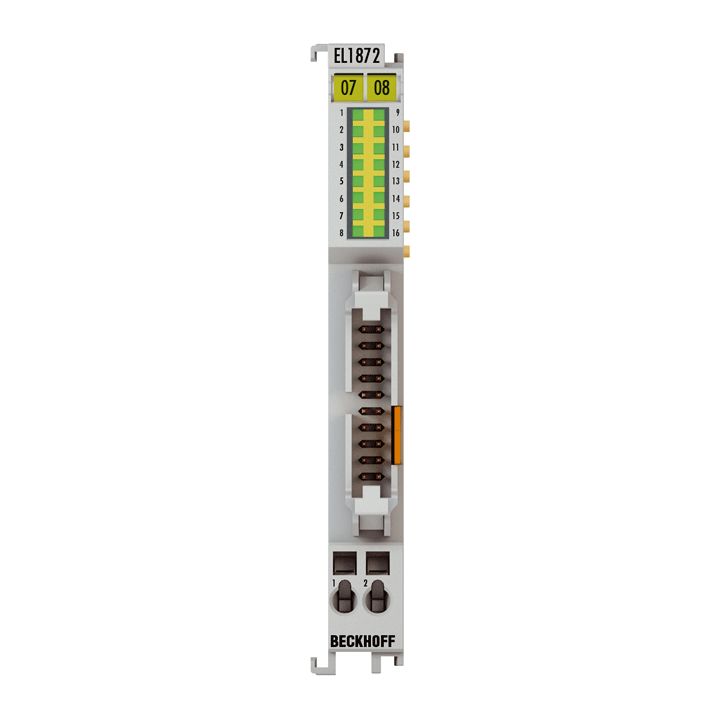

EL1872-0010
Клемма цифрового входа EL1872-0010 имеет очень компактную конструкцию и имеет 16 каналов. 20-контактный разъем с фиксатором обеспечивает надежное соединение разъемов с использованием технологии смещения изоляции, как это обычно бывает с ленточными кабелями и специальными круглыми кабелями. Это существенно упрощает разводку многих каналов. Состояние сигнала каналов отображается светодиодами. Силовые контакты подключаются сквозным.
Особые возможности:
- переключение заземления
- Низкая задержка благодаря быстрому входному фильтру 10 мкс
- можно использовать, например. B. для индуктивных или емкостных датчиков
- Прямое соединение разъемов с использованием технологии смещения изоляции.
