| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
4-проводной |
| Количество входов |
2 |
| Номинальное напряжение |
220 V DC |
| Напряжение сигнала «0» |
0…100 V |
| Напряжение сигнала «1» |
180…264 V |
| Входной ток |
обычно 1 , 4 мА |
| Входной фильтр |
тип. 3 ms |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
зависит от нагрузки |
| Энергопотребление электронной шины |
обычно 55 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |

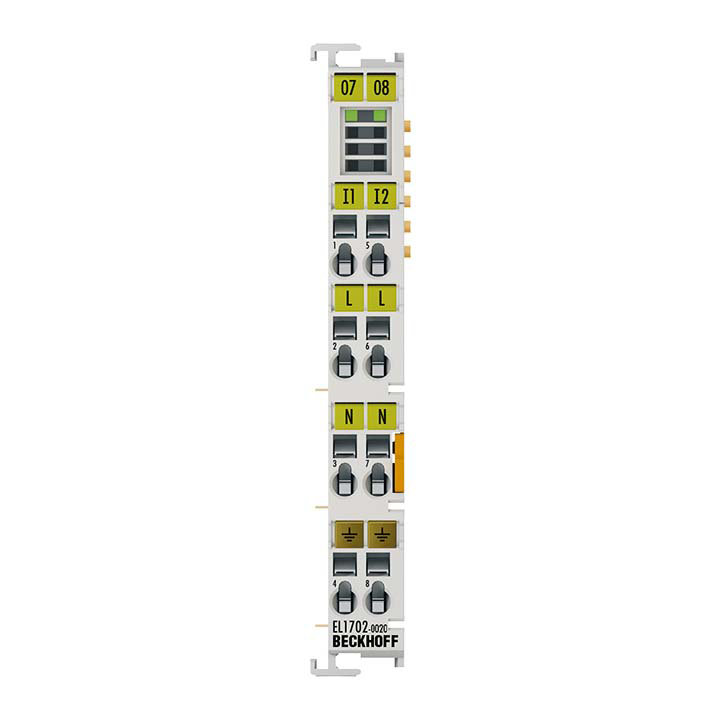

EL1702-0020
Клемма цифрового входа EL1702-0020 записывает двоичные сигналы управления с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Возможно прямое подключение сигналов 220 В постоянного тока. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов.
Особые возможности:
- прямое подключение сигналов 220 В
- для постоянного напряжения
Характеристики
Похожие товары

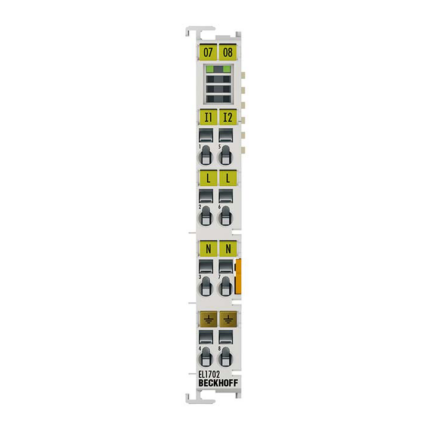

EL1702
Клемма цифрового входа EL1702 записывает двоичные сигналы управления с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Возможно прямое подключение сигналов 120 В/230 В переменного тока. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов.
Особые возможности:
- Прямое подключение сигналов 120 В/230 В.
- для переменного напряжения
