| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| спецификация |
переключение заземления |
| Количество входов |
16 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
19…24 V при 24 V номинальное напряжение постоянного тока |
| Напряжение сигнала «1» |
-3…9 V при 24 V номинальное напряжение постоянного тока |
| Входной ток |
обычно 3 мА |
| Входной фильтр |
тип. 3 ms |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
тип. 10 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 65 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

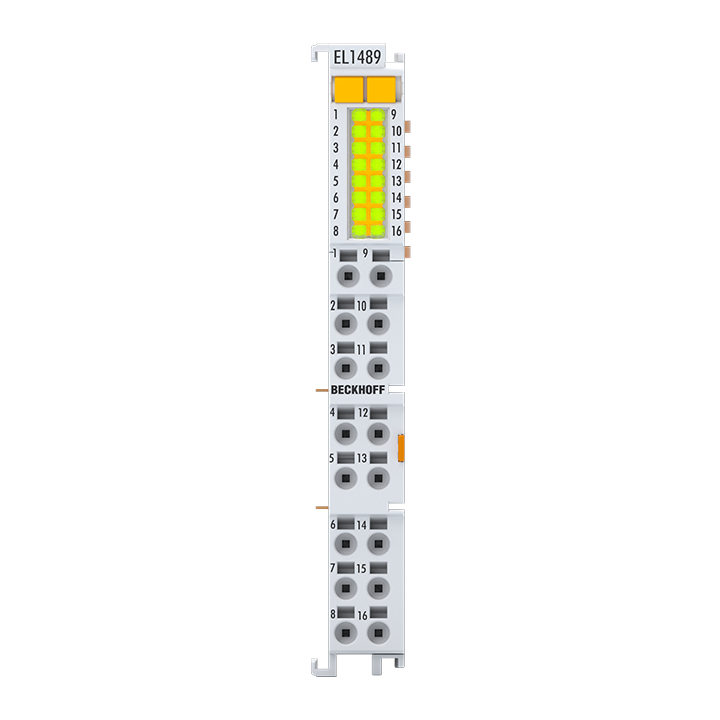

EL1489
Клемма цифрового входа EL1489 записывает двоичные сигналы управления 24 В с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Терминал EtherCAT содержит 16 каналов, состояние сигнала которых отображается светодиодами. Силовые контакты подключаются сквозным. На EL1489 опорной землей всех входов является силовой контакт 24 В.
Особые возможности:
- переключение заземления
- отсутствие дребезга, вызванного механическими переключателями, благодаря входному фильтру 3 мс
- Подключение без инструментов с использованием технологии прямого подключения для одножильных проводов.
- Экономия места в шкафу управления
- Прямое подключение многоканальных датчиков с использованием технологии однопроводного подключения в минимальном пространстве.
