| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
4-проводной |
| спецификация |
аналогично EN 61131-2 , тип 3 , «0»: -3…5 V DC , «1»: 11…30 V DC , тип. Входной ток 3 мА |
| Количество входов |
2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (аналогично EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (аналогично EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (аналогично EN 61131-2 , тип 3) |
| Входной фильтр |
обычно < 1 мкс |
| Разрешение временной метки |
1 нс |
| Метка времени точности в зажиме |
10 нс (+ входная задержка) |
| Задержка входа TONE/TOFF |
< 1 мкс |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Сигнал временного разрешения |
1 нс |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 110 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Ширина на изображении процесса |
2 входа + 2 метки времени по 16 байт |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Временная метка , зафиксировать последний край |
| Масса |
ок. 55 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

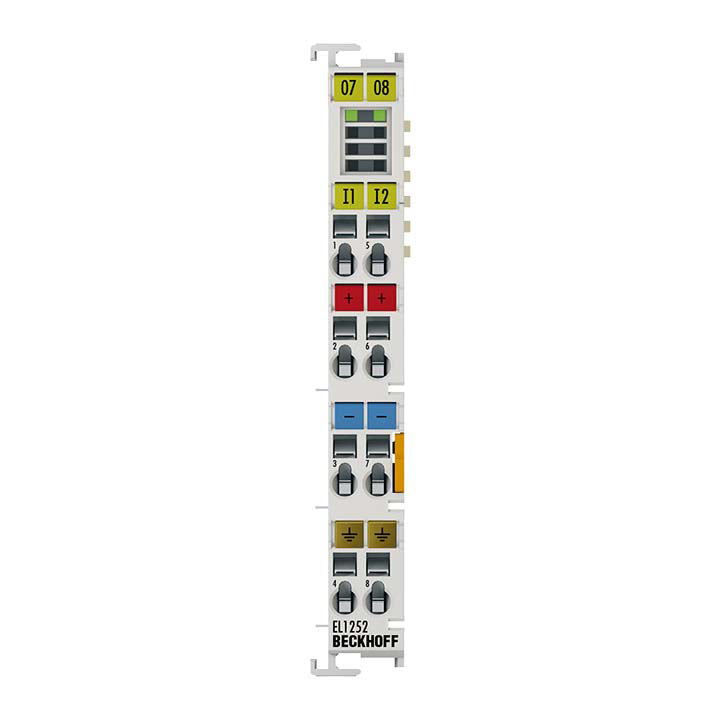

EL1252
Клемма цифрового входа EL1252 улавливает быстрые двоичные сигналы управления 24 В с уровня процесса и передает их на систему управления гальванически развязанным образом. Терминал EtherCAT содержит два канала, состояние сигнала которых отображается светодиодами. Сигналы снабжены меткой времени, которая указывает время последнего изменения фронта с разрешением 1 нс. С помощью этой технологии XFC можно точно отслеживать кривые сигналов во времени и соотносить их с распределенными тактовыми импульсами по всей системе. Эта технология часто устраняет необходимость в параллельном аппаратном подключении цифровых входов или сигналов энкодера для целей синхронизации. В сочетании с клеммой EtherCAT EL2252 (клемма цифрового выхода с отметкой времени) EL1252 обеспечивает эквидистантные по времени реакции, практически не зависящие от времени цикла шины.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Поддержка временной метки технологии XFC.
- Обнаружение быстрых фронтов с помощью быстрого входного фильтра 1 мкс (см. EL1252-0010: 10 мкс)
Похожие товары
EL1252-0010
Клемма цифрового входа EL1252-0010 улавливает быстрые двоичные сигналы управления 24 В с уровня процесса и передает их на систему управления гальванически развязанным образом. Терминал EtherCAT содержит два канала, состояние сигнала которых отображается светодиодами. Сигналы снабжены меткой времени, которая указывает время последнего изменения фронта с разрешением 1 нс. С помощью этой технологии XFC можно точно отслеживать кривые сигналов во времени и соотносить их с распределенными тактовыми импульсами по всей системе. Эта технология часто устраняет необходимость в параллельном аппаратном подключении цифровых входов или сигналов энкодера для целей синхронизации. В сочетании с клеммой EtherCAT EL2252 (клемма цифрового выхода с отметкой времени) EL1252-0010 обеспечивает эквидистантные по времени реакции, практически не зависящие от времени цикла шины.
Особые возможности:
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Поддержка временной метки технологии XFC.
- Обнаружение быстрых фронтов и одновременная фильтрация коротких помех с помощью входного фильтра 10 мкс (см. EL1252: 1 мкс)
EL1252-0050
Клемма цифрового входа EL1252-0050 улавливает быстрые двоичные сигналы управления 5 В с уровня процесса и гальванически развязывает их на систему управления. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов. Сигналы снабжены меткой времени, которая указывает время последнего изменения фронта с разрешением 1 нс. С помощью этой технологии XFC можно точно отслеживать кривые сигналов во времени и соотносить их с распределенными тактовыми импульсами по всей системе. Эта технология часто устраняет необходимость в параллельном аппаратном подключении цифровых входов или сигналов энкодера для целей синхронизации. Пороги переключения входной цепи основаны на уровне КМОП: напряжение сигнала «0» < 0,8 V, напряжение сигнала «1» > 2,4 V. Напряжение питания 5 В может быть создано с помощью клеммы питания EL9505 и подано на силовые контакты.
Особые возможности:
- входы 5 В
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Поддержка временной метки технологии XFC.
EL1252-0060
Клемма цифрового входа EL1252-0060 улавливает быстрые двоичные сигналы управления 10 В с уровня процесса и гальванически развязывает их на систему управления. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов. Сигналы снабжены меткой времени, которая указывает время последнего изменения фронта с разрешением 1 нс. С помощью этой технологии XFC можно точно отслеживать кривые сигналов во времени и соотносить их с распределенными тактовыми импульсами по всей системе. Эта технология часто устраняет необходимость в параллельном аппаратном подключении цифровых входов или сигналов энкодера для целей синхронизации.
Особые возможности:
- входы 10 В
- подходит для особенно быстрых сигналов благодаря очень низкой входной задержке
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- Поддержка временной метки технологии XFC.
