| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
NAMUR |
| Технология подключения |
2-проводной |
| спецификация |
Импульсный усилитель постоянного тока NAMUR (IEC 60947-5-6) |
| Тип сигнала |
двоичный , токовый вход для датчиков NAMUR |
| Количество входов |
4 |
| Напряжение холостого хода |
тип. 8 , 2 V DC |
| Ток сигнала «0» |
≤1 , 2 мА |
| Ток сигнала «1» |
≥ 2 , 1 мА |
| Гистерезис переключения |
тип. 350 мкА |
| Ток короткого замыкания |
обычно 7 , 8 мА |
| Обнаружение ошибок |
I ≤ 200 мкА (обрыв линии) , I ≥ 7 , 0 мА (короткое замыкание) |
| Макс. частота переключения |
5 kHz (скважность 50%) |
| Внутреннее сопротивление |
согласно характеристике I/U согласно IEC 60947-5-6 |
| Распределенные часы |
– |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Энергопотребление электронной шины |
обычно 50 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Встроенная защита от обратной полярности |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

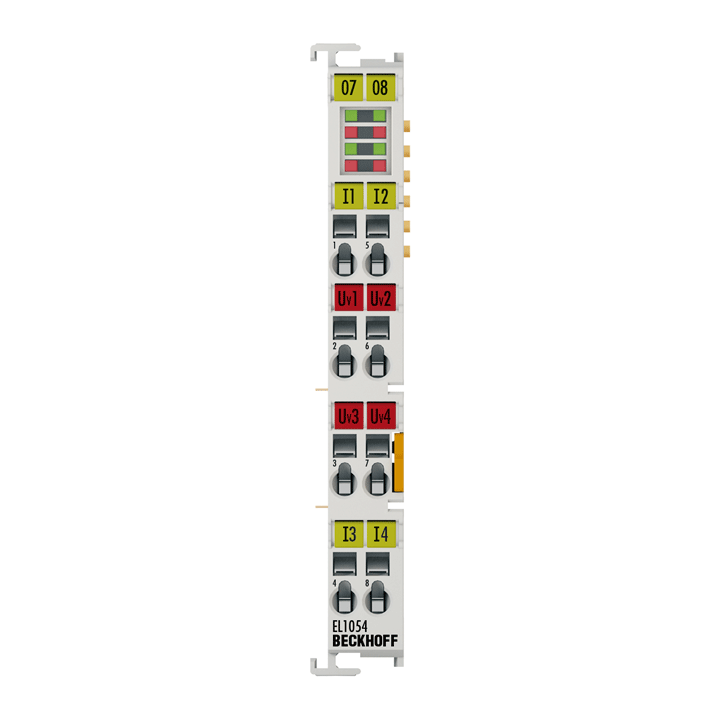

EL1054
Клемма цифрового входа EL1054 записывает сигналы от полевых устройств NAMUR в соответствии с EN 60947-5-6. На датчики подается напряжение 8,2 V, и они выдают токовый сигнал, который можно диагностировать. Таким образом, помимо состояния переключения, также определяется обрыв кабеля или короткое замыкание. Светодиоды отображают сигнал или любые состояния ошибки.
