| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
4 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Входной фильтр |
тип. 3 ms |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
тип. 2 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 90 мА |
| Возможное разделение |
2500 V (напряжение электронной шины/полевое напряжение) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Напряжение изоляции 2500 V постоянного тока (напряжение шины E-bus/полевое) |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

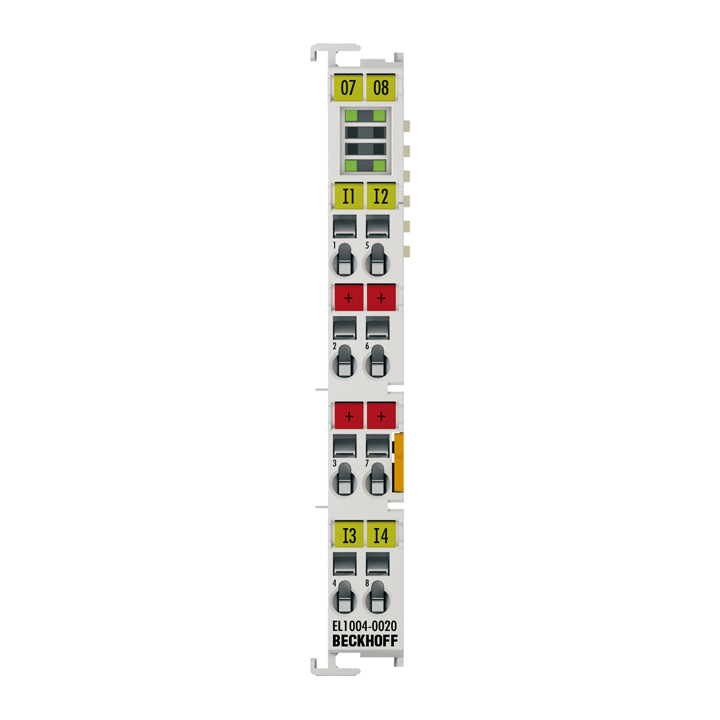

EL1004-0020
Клемма цифрового входа EL1004-0020 записывает двоичные сигналы управления 24 В с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Терминал EtherCAT содержит четыре канала, которые отображают состояние своего сигнала с помощью светодиодов.
Особые возможности:
- Тип входной спецификации 1/3
- отсутствие дребезга, вызванного механическими переключателями, благодаря входному фильтру 3 мс
- Прямое подключение четырех 2-проводных датчиков с использованием дополнительных точек подключения +24 В.
- Электрическая изоляция 2500 V (функциональная изоляция) между испытательным напряжением на E-bus и напряжением возбуждения
Характеристики
Похожие товары

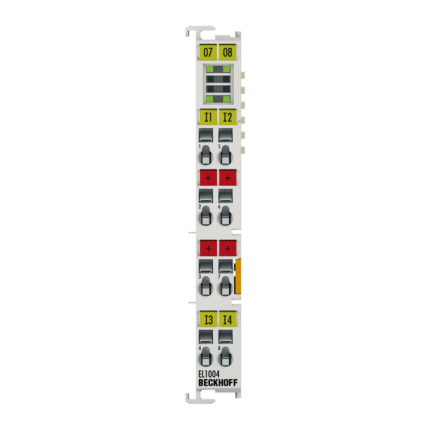

EL1004
