| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| Задача в системе EtherCAT |
Подключение цифровых и аналоговых стандартных терминалов EtherCAT и блочных модулей EtherCAT к сетям PROFIBUS. |
| Количество терминалов EtherCAT |
в зависимости от размера данных процесса |
| Тип/количество периферийных сигналов |
в зависимости от размера данных процесса |
| протокол |
PROFIBUS DP |
| Стоимость трансфера |
до 12 Мбод (автоматическое определение) |
| конфигурация |
не требуется |
| Шинный интерфейс |
1 разъем D-Sub , 9-контактный , с экраном |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
тип. 120 мА + (общий ток E-шины)/4 |
| Энергопотребление электронной шины |
до 2 A |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/Ethernet) |
| Размеры (Ш х В х Г) |
64 mm x 100 mm x 73 mm |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

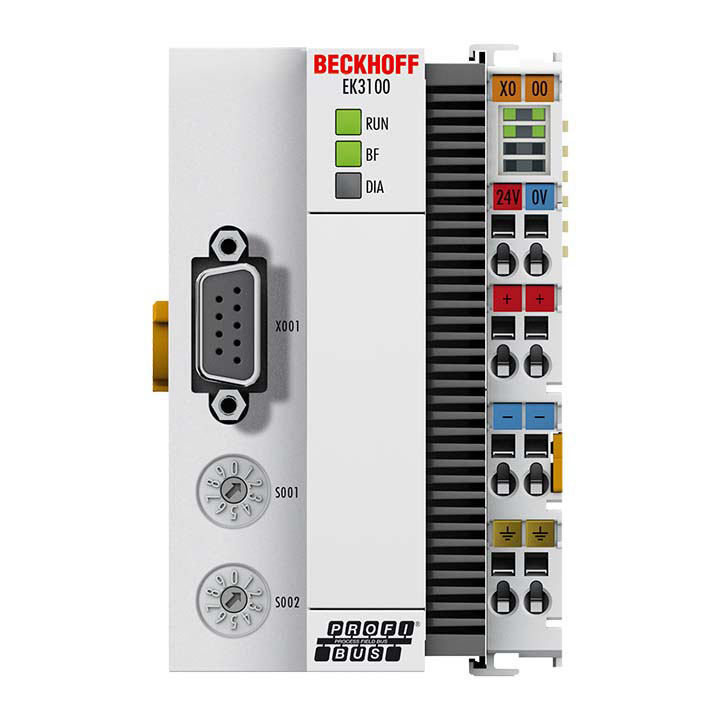

EK3100
Шинный соединитель EK3100 соединяет сети PROFIBUS с клеммами EtherCAT (ELxxxx) и блочными модулями EtherCAT (EPxxxx) и преобразует телеграммы из PROFIBUS в представление сигнала E-bus. Станция состоит из EK3100 и любого количества терминалов EtherCAT. Соединитель подключается к PROFIBUS через 9-контактный разъем D-Sub. В сочетании с EtherCAT соединитель PROFIBUS имеет подчиненную, мощную и сверхбыструю систему ввода-вывода с большим выбором клемм. Соединитель поддерживает профиль PROFIBUS и поэтому легко вписывается в сети PROFIBUS.
