| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1/2 проводника |
| спецификация |
Соединитель EtherCAT со стандартным входом/выходом и Safety |
| Количество входов |
6 цифровых входов , включая 2 безопасных входа |
| Количество выходов |
6 цифровых выходов , включая 2 безопасных выхода |
| Выходной ток макс. |
на стандартный выход: 0 , 5 A , на безопасный выход: 0 , 5 A , мин. 20 мА |
| протокол |
EtherCAT |
| Время реакции на ошибку |
≤ Время сторожевого таймера |
| Положение установки |
горизонтальный |
| Стандарт безопасности |
DIN EN ISO 13849-1:2008 (кат. 4 , PL e) |
| Масса |
ок. 123 g |
| Класс защиты |
IP20 |

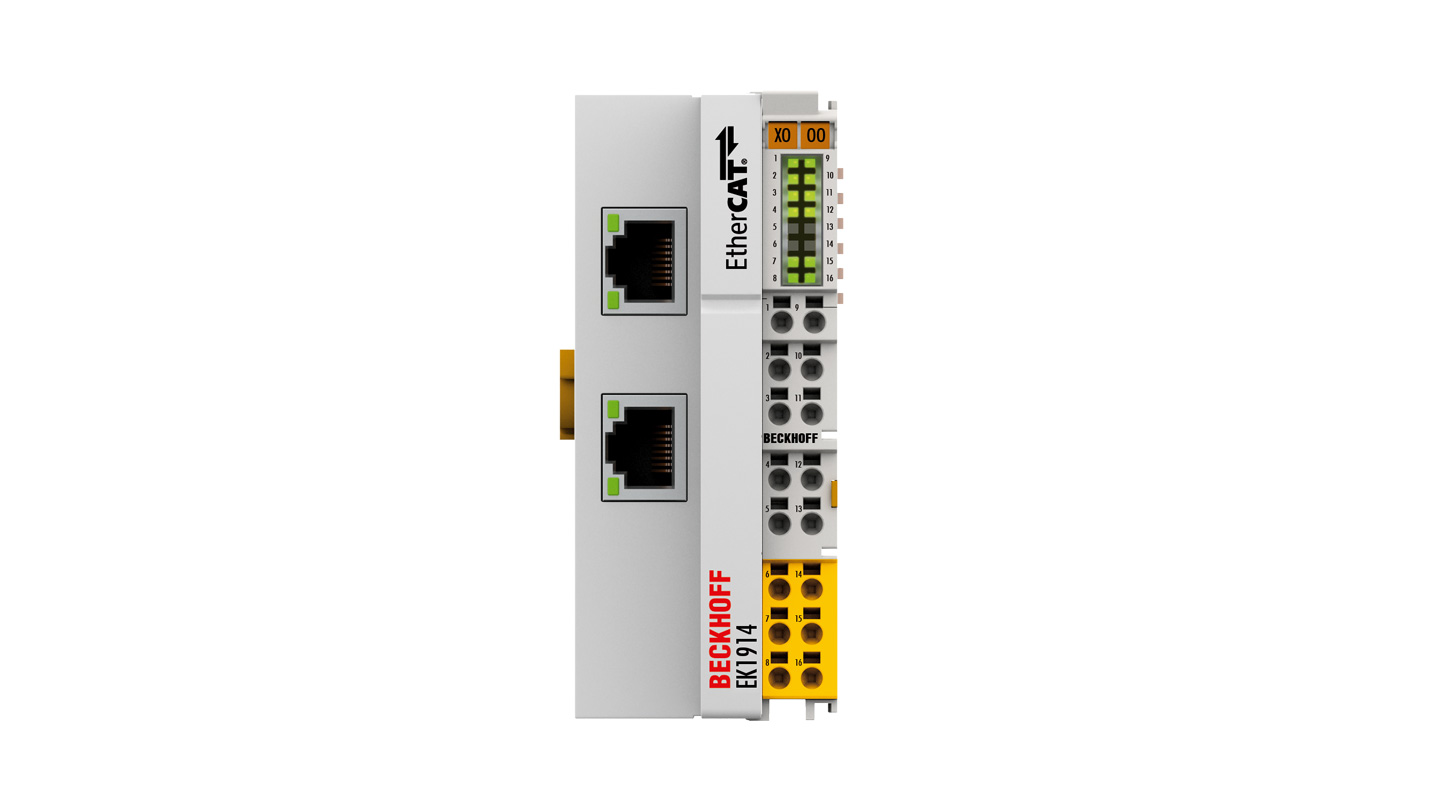

EK1914
Устройство сопряжения EtherCAT EK1914 сочетает в себе функции устройства сопряжения EtherCAT EK1100 со стандартными и безопасными цифровыми входами/выходами. Получившаяся компактная конструкция особенно подходит для приложений с небольшим количеством входов/выходов.
Как и EK1100, EK1914 можно расширить за счет всех терминалов EL/ES. EK1914 имеет четыре цифровых входа и четыре цифровых выхода, а также два входа повышенной безопасности и два выхода повышенной безопасности. Безопасные входные и выходные сигналы обмениваются с компонентом с поддержкой TwinSAFE Logic через FSoE.
EK1914 имеет параметры безопасности, позволяющие специально адаптировать функциональность к соответствующим требованиям безопасности (например, 1-канальная оценка или 2-канальная оценка входов, тестирование отдельных каналов).
Кроме того, для EK1914 можно активировать стандартные выходы. Это означает, что соответствующие стандартные выходные данные доступны параллельно с безопасными выходами EK1914, которые вычисляются внутри с использованием безопасного И. Безопасные выходные сигналы, управляемые TwinSAFE Logic, таким образом, обеспечивают безопасное разблокирование стандартных сигналов, которые затем могут быть запущены небезопасным управлением независимо от цикла управления безопасностью и FSoE. Это позволяет сократить время переключения выходов при условии, что контроллер безопасности выдает необходимое разрешение для выхода.
Параметры безопасности не сохраняются непосредственно в компоненте, а передаются на входную клемму компонентом с поддержкой TwinSAFE Logic при запуске приложения безопасности. Это упрощает процедуры обслуживания, поскольку в этом случае компонент можно легко заменить. Параметры безопасности передаются в новый компонент при перезапуске приложения безопасности.
Особые возможности:
- Соединитель EtherCAT со встроенными входами/выходами (стандартный и Safety)
- два безопасных входа
- два безопасных выхода
- Обнаружение перекрестного замыкания
- 1-канальная или 2-канальная оценка непосредственно на компоненте
- Тестирование входных каналов можно активировать индивидуально
- Стандартные выходы можно активировать с помощью встроенного соединения с безопасным выходным сигналом.
