| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Соединение ветвей EtherCAT через POF |
| среда передачи |
Пластиковое оптическое волокно (POF) |
| Длина между станциями |
макс. 50 m (100BASE-FX) |
| Количество терминалов EtherCAT |
– |
| Тип/количество периферийных сигналов |
– |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Шинный интерфейс |
1 разъем POF ZS1090-0008 |
| Источник питания |
из электронного автобуса |
| Потребление тока 24 V постоянного тока |
– |
| Энергопотребление электронной шины |
обычно 200 мА |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

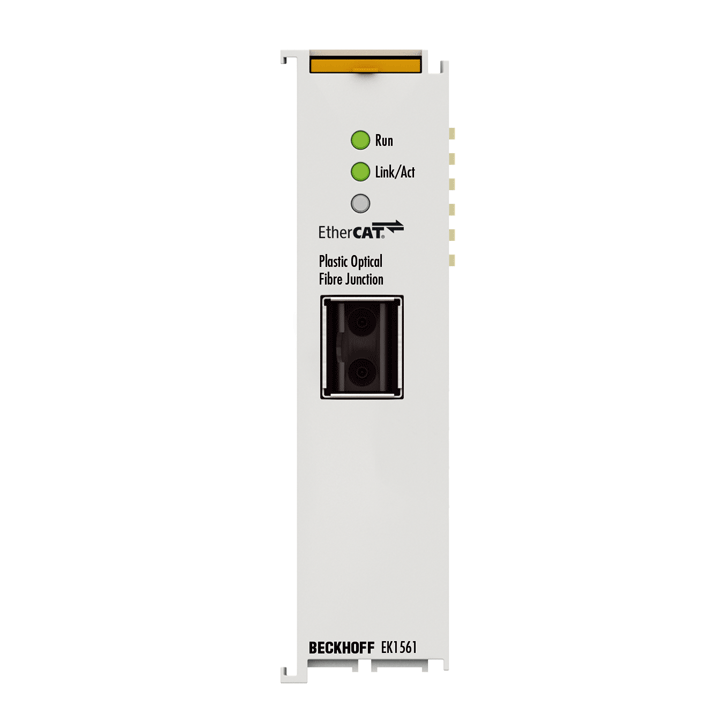

EK1561
Однопортовая ветвь EtherCAT EK1561 с разъемом POF (полимерное оптическое волокно) может использоваться в цепочке терминалов EtherCAT где угодно между терминалами EtherCAT и позволяет создавать звездообразные топологии EtherCAT с физикой 100BASE-FX (POF). Используя несколько EK1561 в одной станции, можно создать модульный звездообразный распределитель EtherCAT.
Особые возможности:
- Технология подключения: 1 разъем POF (полимерное оптическое волокно) через универсальный разъем связи.
- Длина соединения: до 50 m
- Используется для построения звездообразной топологии EtherCAT.
EK1561 имеет универсальное гнездо для дуплексных вилок POF и в сочетании с соединителем EtherCAT, например B. EK1100, реализация физики от 100BASE-TX до 100BASE-FX (POF). С помощью EK1561 и соединителя EtherCAT EK1541 для POF можно достичь расстояния до 50 m. В отличие от стекловолокна, POF-волокно можно легко собрать на месте.
