| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT P |
| среда передачи |
Кабель EtherCAT P , экранированный , в сетях 100BASE-TX EtherCAT P |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Источник питания |
внешнее питание: 24 V DC (-15%/+20%) для США и UP |
| Общий ток |
макс. 3 A для США и UP для всех портов EtherCAT P в целом |
| Потребляемая мощность из США |
обычно 3 мА |
| Потребляемая мощность от UP |
обычно 3 мА |
| Энергопотребление электронной шины |
200 мА |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

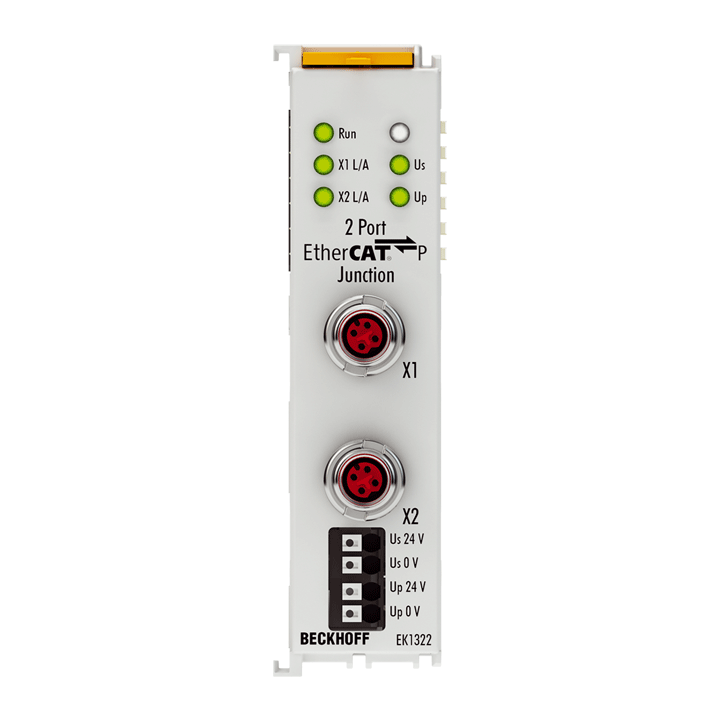

EK1322
2-портовая ветвь EtherCAT P EK1322 может использоваться в терминальной строке EtherCAT в любой точке между терминалами EtherCAT и позволяет создавать звездообразные топологии EtherCAT P. Используя несколько EK1322 в одной станции, можно создать модульный звездообразный распределитель EtherCAT P.
Особые возможности:
- Технология подключения: 2 розетки M8 с P-кодом
- Используется для построения звездообразной топологии EtherCAT P.
Питание системы и датчиков US, а также периферийное напряжение для исполнительных механизмов UP для розеток EtherCAT P подаются через передние клеммные точки. Соединение с отдельными устройствами EtherCAT P или даже со всеми жилами EtherCAT P можно установить через разъемы M8 с P-кодом, которые позволяют подключать кабель EtherCAT P со штекером M8.
Характеристики
