| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Передача сигналов E-bus на плату распределения сигналов (плату EJ) |
| среда передачи |
X1: кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный , X2: проводники на плате распределения сигналов |
| Длина между станциями |
100 m (100BASE-TX) |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| Шинный интерфейс |
X1: 1 x RJ45 , X2: разъем на задней стороне соединителя EtherCAT EJ |
| Источник питания |
от E-bus , источник питания встроенного ПК |
| Энергопотребление электронной шины |
обычно 140 мА |
| Возможное разделение |
500 V (напряжение питания/Ethernet) |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

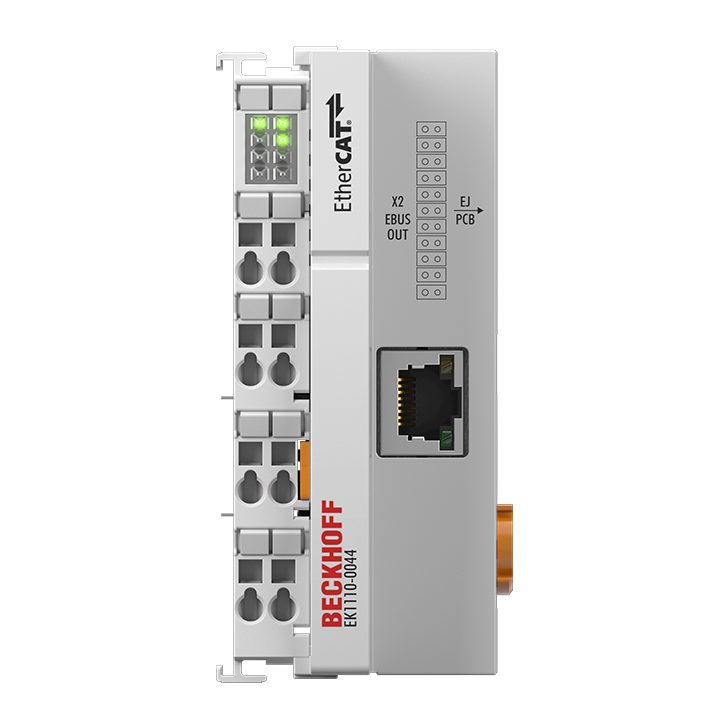

EK1110-0044
Соединитель EtherCAT-EJ EK1110-0044 соединяет компактные встраиваемые ПК серии CX и расположенные клеммы EtherCAT со сменными модулями EtherCAT на монтажной плате специального назначения (плате распределения сигналов).
Особые возможности:
- Технология подключения: 1 разъем на задней стороне соединителя EtherCAT-EJ, 1 разъем RJ45.
- Передача сигналов E-bus и подача питания на распределительный щит сигналов
- дополнительная ветка EtherCAT
Сигналы E-bus и напряжение питания на стороне поля UP передаются непосредственно на плату распределения сигналов через разъем на задней стороне соединителя EtherCAT-EJ. При прямом подключении встроенного ПК и клемм EtherCAT к сменным модулям EtherCAT на печатной плате расширение EtherCAT (EK1110) и соединитель EtherCAT (EJ1100) больше не нужны. Системное и полевое питание EK1110-0044 осуществляется от источника питания встроенного ПК. Кроме того, EK1110-0044 имеет разъем RJ45, который позволяет подключить кабель Ethernet со штекером RJ45 и установить соединение с другим проводом EtherCAT или с отдельными устройствами EtherCAT.
Встроенный ПК можно расширить с помощью терминалов EtherCAT, например. B. пока недоступны в системе EJ. Предварительно собранная подсистема, состоящая из монтажной платы с установленной монтажной рейкой, встроенного ПК и подключаемых модулей EtherCAT, может быть протестирована заранее и позже включена в сборку машины как законченный блок.
Похожие товары

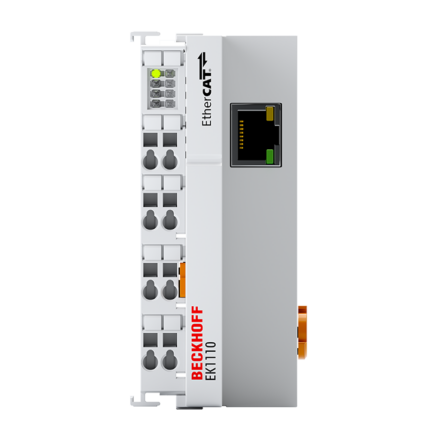

EK1110
Расширение EtherCAT EK1110 размещается в конце терминальной строки EtherCAT или встроенного ПК серии CX и предлагает возможность расширения сети EtherCAT в линейной топологии.
Особые возможности:
- Технология подключения: 1 розетка RJ45.
- Длина соединения: до 100 m
- Расширение сети EtherCAT в линейной топологии
EK1110 имеет разъем RJ45, который позволяет подключить кабель Ethernet со штекером RJ45 и установить соединение с другим проводом EtherCAT или с отдельными устройствами EtherCAT. Сигналы E-bus преобразуются в представление сигналов Ethernet 100BASE-TX. Электроника EK1110 питается через E-bus. Никакой параметризации или конфигурации не требуется.

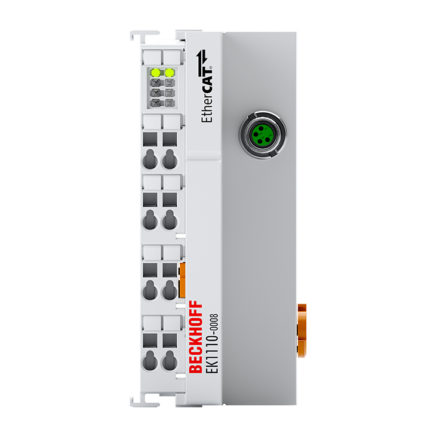

EK1110-0008
Расширение EtherCAT EK1110-0008 размещается в конце терминальной строки EtherCAT или встроенного ПК серии CX и предлагает возможность расширения сети EtherCAT в линейной топологии.
Особые возможности:
- Технология подключения: 1 розетка M8.
- Длина соединения: до 100 m
- Расширение сети EtherCAT в линейной топологии
EK1110-0008 имеет разъем M8, который позволяет подключить кабель Ethernet со штекером M8 и установить соединение с другим проводом EtherCAT или с отдельными устройствами EtherCAT. Розетка M8 совместима с блочными модулями EtherCAT и, следовательно, обеспечивает единообразную прокладку кабелей в зонах IP20 и IP67. Сигналы E-bus преобразуются в представление сигналов Ethernet 100BASE-TX. Электроника EK1110-0008 питается через E-bus. Никакой параметризации или конфигурации не требуется.

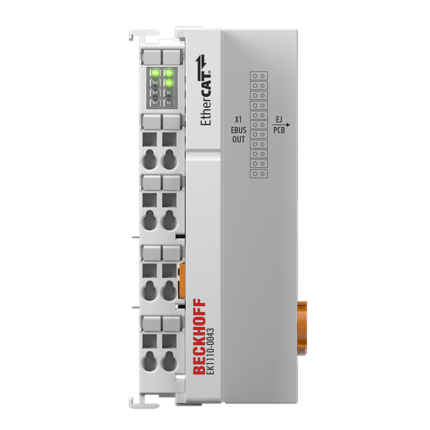

EK1110-0043
Соединитель EtherCAT-EJ EK1110-0043 соединяет компактные встраиваемые ПК серии CX и расположенные клеммы EtherCAT со сменными модулями EtherCAT на монтажной плате специального назначения (плате распределения сигналов).
Особые возможности:
- Технология подключения: 1 разъем на задней стороне соединителя EtherCAT-EJ.
- Передача сигналов E-bus и подача питания на распределительный щит сигналов
Сигналы E-bus и напряжение питания со стороны поля UP передаются непосредственно на плату распределения сигналов через разъем на задней стороне соединителя EtherCAT-EJ. При прямом подключении встроенного ПК и клемм EtherCAT к сменным модулям EtherCAT на печатной плате расширение EtherCAT (EK1110) и соединитель EtherCAT (EJ1100) больше не нужны. Системное и полевое питание EK1110-0043 осуществляется от источника питания встроенного ПК.
Встроенный ПК можно расширить с помощью терминалов EtherCAT, например. B. пока недоступны в системе EJ. Предварительно собранная подсистема, состоящая из монтажной платы с установленной монтажной рейкой, встроенного ПК и подключаемых модулей EtherCAT, может быть протестирована заранее и позже включена в сборку машины как законченный блок.
