| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-TX EtherCAT с распознаванием личности |
| среда передачи |
Кабель Ethernet/EtherCAT (медь , мин. Кат. 5 , 4-жильный , AWG22) , экранированный |
| Длина между станциями |
макс. 300 m |
| Количество терминалов EtherCAT |
до 65 534 |
| Тип/количество периферийных сигналов |
макс. 4 , 2 GB адресных точек ввода-вывода |
| Количество настраиваемых идентификаторов |
4096 |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Шинный интерфейс |
2 x RJ45 |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Потребляемая мощность из США |
90 мА + (∑ ток E-шины/4) |
| Потребляемая мощность от UP |
нагрузка |
| Электропитание электронной шины |
2000мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/Ethernet) |
| Масса |
ок. 105 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

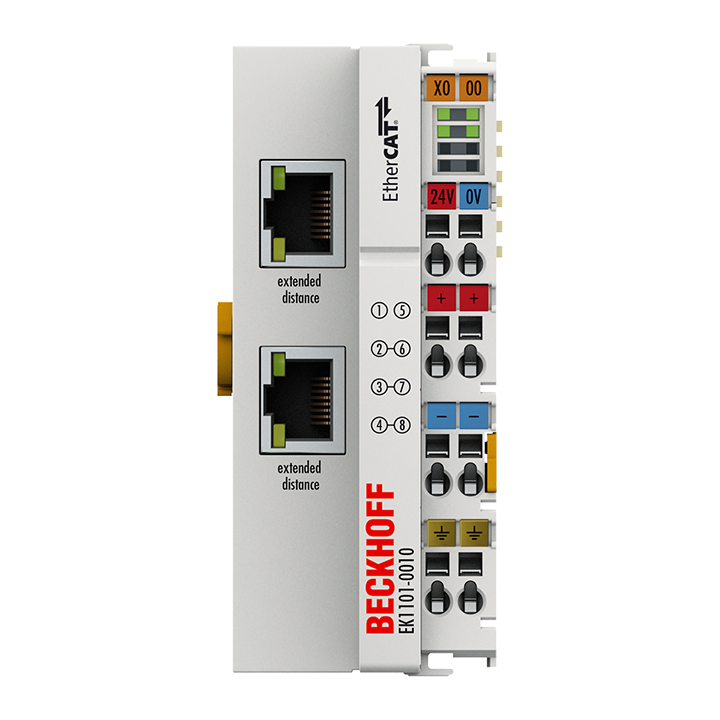

EK1101-0010
Устройство сопряжения EtherCAT EK1101-0010 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.
Особые возможности:
- Технология подключения: 2 розетки RJ45.
- Длина соединения: до 300 m
- три ID-переключателя для реализации переменных топологий
- Количество терминалов EtherCAT во всей системе: до 65 535
EK1101-0010 имеет два разъема RJ45 и три переключателя шестнадцатеричного идентификатора. Коплер подключается к сети с помощью верхнего интерфейса Ethernet; Нижний разъем используется для опционального подключения дополнительных устройств EtherCAT по той же линии. Соединение на увеличенном расстоянии позволяет достичь расстояния до 300 m между двумя устройствами с увеличенным расстоянием. Если только одно соединение спроектировано как расширенное расстояние, максимальная длина между станциями составляет 100 m. Переключатели шестнадцатеричного идентификатора присваивают уникальный идентификатор группе компонентов EtherCAT. Эта группа может существовать где угодно в сети EtherCAT. Таким образом, можно легко реализовать переменные топологии. Кроме того, ветвь EtherCAT или расширение EtherCAT можно использовать для расширения или настройки линейной или звездообразной топологии.
Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите такие клеммы, как: B. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.
Похожие товары
EK1101
Устройство сопряжения EtherCAT EK1101 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.
Особые возможности:
- Технология подключения: 2 разъема RJ45.
- Длина соединения: до 100 m
- три ID-переключателя для реализации переменных топологий
- Количество терминалов EtherCAT во всей системе: до 65 535
EK1101 имеет два разъема RJ45 и три переключателя шестнадцатеричного идентификатора. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT к той же линии. Уникальный идентификатор можно присвоить группе компонентов EtherCAT с помощью переключателей шестнадцатеричного идентификатора. Эта группа может существовать где угодно в сети EtherCAT. Таким образом, можно легко реализовать переменные топологии. Кроме того, ветвь EtherCAT или расширение EtherCAT можно использовать для расширения или настройки линейной или звездообразной топологии.
Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите клеммы, например. Б. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.
EK1101-0008
Устройство сопряжения EtherCAT EK1101-0008 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.
Особые возможности:
- Технология подключения: 2 разъема M8.
- Длина соединения: до 100 m
- три ID-переключателя для реализации переменных топологий
- Количество терминалов EtherCAT во всей системе: до 65 535
EK1101-0008 имеет два сокета M8. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT по той же линии. Розетка M8 совместима с блочными модулями EtherCAT и, таким образом, обеспечивает единообразную прокладку кабелей в зонах IP20 и IP67. Переключатели шестнадцатеричного идентификатора можно использовать для присвоения уникального идентификатора группе компонентов EtherCAT. Эта группа может существовать где угодно в сети EtherCAT. Таким образом, можно легко реализовать переменные топологии. Кроме того, ветвь EtherCAT или расширение EtherCAT можно использовать для расширения или настройки линейной или звездообразной топологии.
Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите клеммы, например. Б. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.
EK1101-0080
Устройство сопряжения EtherCAT EK1101-0080 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества терминалов EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.
Особые возможности:
- Технология подключения: 2 разъема RJ45.
- Длина соединения: до 100 m
- Технология Fast Hot Connect для изменения топологии
- Количество терминалов EtherCAT во всей системе: до 65 535
EK1101-0080 поддерживает технологию Fast Hot Connect. Это позволяет значительно ускорить подключение компонентов EtherCAT с изменяющейся топологией. По сравнению с Hot Connect, который является функцией EtherCAT и обеспечивает прямое соединение и отсоединение компонентов во время работы системы, Fast Hot Connect характеризуется значительно более быстрой передачей данных. Это делает возможным еще более быстрый процесс смены инструмента.
EK1101-0080 имеет два порта Fast Hot Connect, выполненные в виде разъемов RJ45, и три переключателя шестнадцатеричного идентификатора. Поскольку порты Fast Hot Connect можно комбинировать только друг с другом, они отмечены специальной маркировкой. Для настройки звездообразной топологии необходимо использовать ветку EtherCAT EK1122-0080 с Fast Hot Connect.
Питание системы и поля, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. Добавленное системное напряжение используется для подачи на подключенные терминалы EtherCAT питания, необходимого для связи. Соединитель может доставлять максимум 5 V и 2 A. Если требуется большая мощность, подключите такие клеммы, как: B. EL9410. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A.
