| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Тормозной прерыватель |
| Энергопотребление электронной шины |
обычно 85 мА |
| Номинальное напряжение |
любой до 72 V |
| емкость |
155 µF |
| Макс. пульсирующий ток |
10 A |
| Внутреннее сопротивление |
< 5 mОм |
| Напряжение прерывателя |
регулируемый |
| Рекомендуемый тормозной резистор |
10 Ом , тип. 100 W (зависит от приложения) |
| Диапазон контроля перенапряжения |
тип. 1 V , параметрируется через данные CoE |
| Тормозной резистор тактовой частоты |
в зависимости от нагрузки , макс. 100 мкс , 2-точечное управление |
| Возможное разделение |
1500 V (напряжение электронной шины/полевое напряжение) |
| диагноз |
Температура на плате , повышенное/пониженное напряжение |
| Особые свойства |
регулируемое пороговое значение |
| Масса |
ок. 30 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

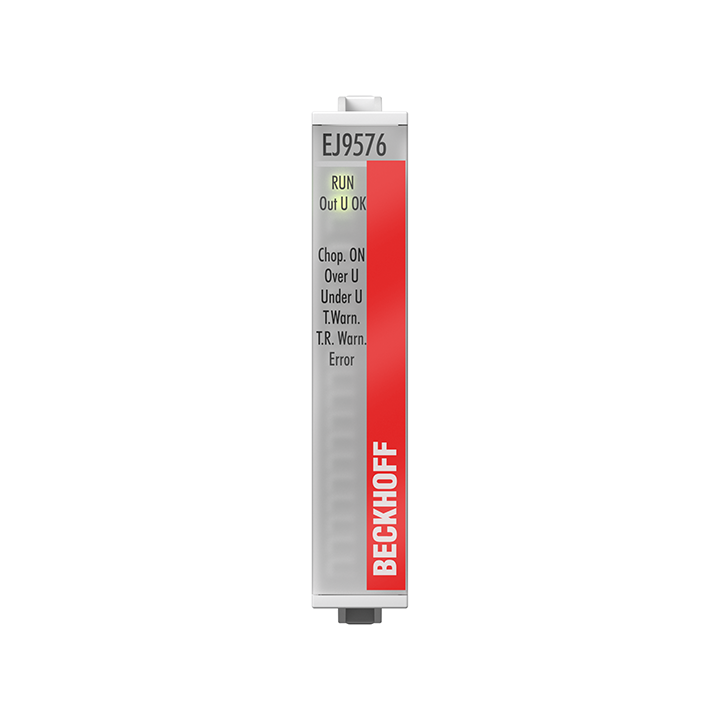

EJ9576
Вставной модуль EtherCAT EJ9576 содержит высокопроизводительные конденсаторы для стабилизации напряжения питания. EJ9576 можно использовать вместе с модулями EJ7047, EJ7342 или EJ7211-0010. Низкое внутреннее сопротивление и высокое сопротивление импульсному току обеспечивают хорошую буферизацию параллельно с источником питания. В частности, при использовании приводной техники обратные токи сохраняются и, таким образом, предотвращаются перенапряжения. Если восстановленная энергия превышает емкость конденсаторов, ее можно рассеять через внешний тормозной резистор. Этот порог переключения можно параметризовать непосредственно в системном менеджере TwinCAT.
Характеристики
