| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
IO-Link |
| Технология подключения |
3-проводной |
| Версия спецификации |
IO-Link V1.1 |
| IO-Link интерфейсов |
4 |
| Электроника напряжения питания |
24 V DC (через плату распределения сигналов) |
| Длина линии |
макс. 20 m |
| Стоимость трансфера |
4 , 8 кбод , 38 , 4 кбод и 230 , 4 кбод |
| Подача тока для участников |
500 мА на участника |
| Энергопотребление электронной шины |
обычно 110 мА |
| Особые свойства |
Инструмент ввода в эксплуатацию IO-Link , встроенный в TwinCAT: автоматический. Сканирование устройства , удобное редактирование параметров датчика , встроенный онлайн-поиск файлов описания датчика |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Разрешения/маркировка |
CE , UL |

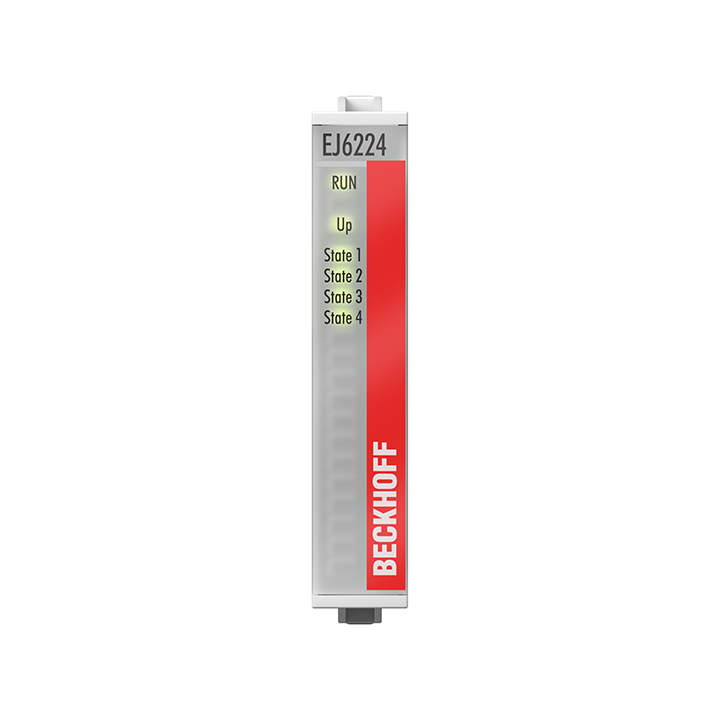

EJ6224
Подключаемый модуль EtherCAT EJ6224 является мастером IO-Link и обеспечивает подключение до четырех участников IO-Link (устройств IO-Link). Устройства IO-Link представляют собой исполнительные механизмы, датчики или их комбинацию. Соединение между модулем и участником представляет собой соединение «точка-точка».
EJ6224 параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может обмениваться двунаправленно через соединение IO-Link. Устройства IO-Link параметрируются с помощью сервисных данных из TwinCAT через ADS или, что очень удобно, с помощью встроенного инструмента ввода в эксплуатацию IO-Link. Инструмент, среди прочего, обеспечивает автоматическое сканирование устройств IO-Link, удобное редактирование параметров датчиков и встроенный онлайн-поиск файлов описаний датчиков.
Дополнительную информацию о IO-Link и всех продуктах с поддержкой IO-Link можно найти здесь.
Похожие товары
EJ6224-0090
Подключаемый модуль EtherCAT EJ6224-0090 является мастером IO-Link и обеспечивает подключение до четырех участников IO-Link (устройств IO-Link). Устройства IO-Link представляют собой исполнительные механизмы, датчики или их комбинацию. Соединение между модулем и участником представляет собой соединение «точка-точка».
EJ6224-0090 также поддерживает TwinSAFE SC (одноканальный TwinSAFE). Это позволяет использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине.
EJ6224-0090 параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может обмениваться двунаправленно через соединение IO-Link. Устройства IO-Link параметрируются с помощью сервисных данных из TwinCAT через ADS или, что очень удобно, с помощью встроенного инструмента ввода в эксплуатацию IO-Link. Инструмент, среди прочего, обеспечивает автоматическое сканирование устройств IO-Link, удобное редактирование параметров датчиков и встроенный онлайн-поиск файлов описаний датчиков.
