| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс инкрементального энкодера , дифференциальный (RS422) , несимметричный (TTL) , счетчик , генератор импульсов |
| Количество каналов |
1 |
| Подключение энкодера |
1 x A , B , C: Дифференциальные входы (RS422): A , A (инв) , B , B (инв) , C , C (инв) , несимметричное подключение (TTL): A , B , C , счетчик , генератор импульсов: A , B |
| Дополнительные входы |
Вход состояния 5 V DC , вход запирания/защелки 24 V DC |
| Рабочее напряжение энкодера |
5 V Постоянный ток/макс. 0 , 5 A |
| прилавок |
1 x 16/32 Bit переключаемый |
| Входная частота |
макс. 4 миллиона приращений/с с 4-кратной оценкой , соответствует 1 MHz |
| Электроника напряжения питания |
24 V DC (через плату распределения сигналов) |
| Текущее потребление |
тип. 20 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 130 мА |
| разрешение |
1/256 Bit микроприращений |
| Квадратурный декодер |
4-кратная оценка |
| Распределенные часы |
Да |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
TwinSAFE SC , обнаружение обрыва провода , функция защелки и вентиля , измерение длины периода и частоты , микроприращения , отметка времени фронтов , фильтр |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

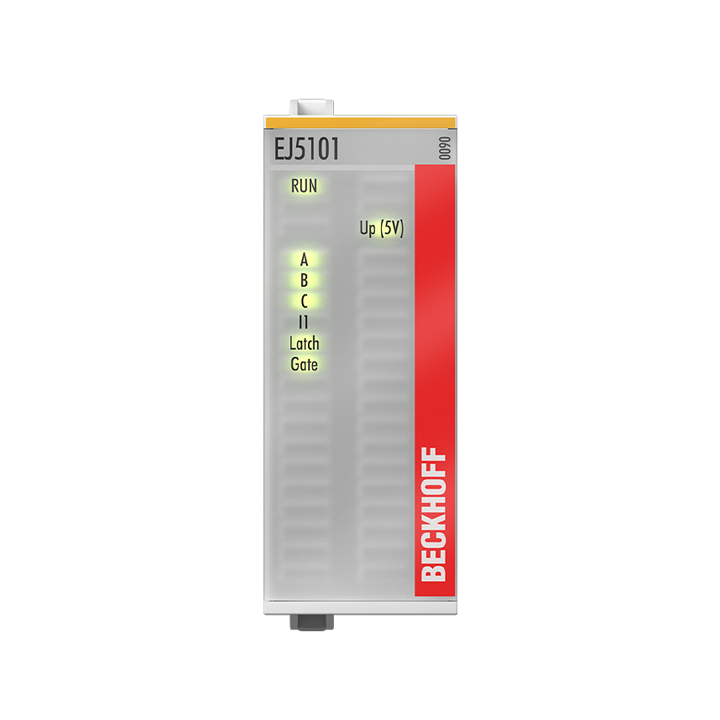

EJ5101-0090
Подключаемый модуль EtherCAT EJ5101-0090 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными сигналами (RS422) или несимметричными TTL-сигналами через плату распределения сигналов. Два дополнительных цифровых входа 24 В доступны для сохранения, блокировки и настройки показаний счетчика. Выход сообщения о неисправности энкодера может быть подключен и обработан через вход состояния модуля. Энкодер может питаться постоянным током 5 V непосредственно от подключаемого модуля EtherCAT.
EJ5101-0090 также поддерживает TwinSAFE SC (одноканальный TwinSAFE). Это позволяет использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине.
Особые возможности:
- Сохранить, заблокировать, установить счетчики
- встроенное измерение частоты и периода
- Опционально может использоваться в качестве прямого/обратного счетчика 5 В.
- Микроприращения
- Синхронное считывание значения позиции через распределенные часы
- Отметка времени на последнем зарегистрированном инкрементальном фронте
Кроме того, EJ5101-0090 позволяет измерять период или частоту с разрешением 100 нс. Благодаря дополнительной функции интерполяции с микроприращением EJ5101-0090 может обеспечить еще более точные положения динамических осей. Он также поддерживает синхронное считывание значения энкодера вместе с другими входными данными в системе EtherCAT через высокоточные распределенные часы EtherCAT (DC). Кроме того, доступна отметка времени для последнего зарегистрированного инкрементального фронта. Реализация профиля энкодера позволяет быстро и легко связать данные процесса с приложением управления движением.
