| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной , несимметричный |
| Количество выходов |
4 |
| Электроника напряжения питания |
24 V DC (через плату распределения сигналов) |
| Ток сигнала |
4…20 мА |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| груз |
< 350 Ом (устойчивость к короткому замыканию) |
| Ошибка вывода |
< ±0 , 1% (относительно конечного значения) |
| разрешение |
12 Bit |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Время перехода |
~ 250 мкс |
| Периферийные устройства, потребляющие ток |
обычно 25 мА |
| Энергопотребление электронной шины |
обычно 90 мА |
| Особые свойства |
Опционально сторожевой таймер: выходное значение , определяемое пользователем , с плавным изменением; Синхронизацию пользователей можно активировать |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

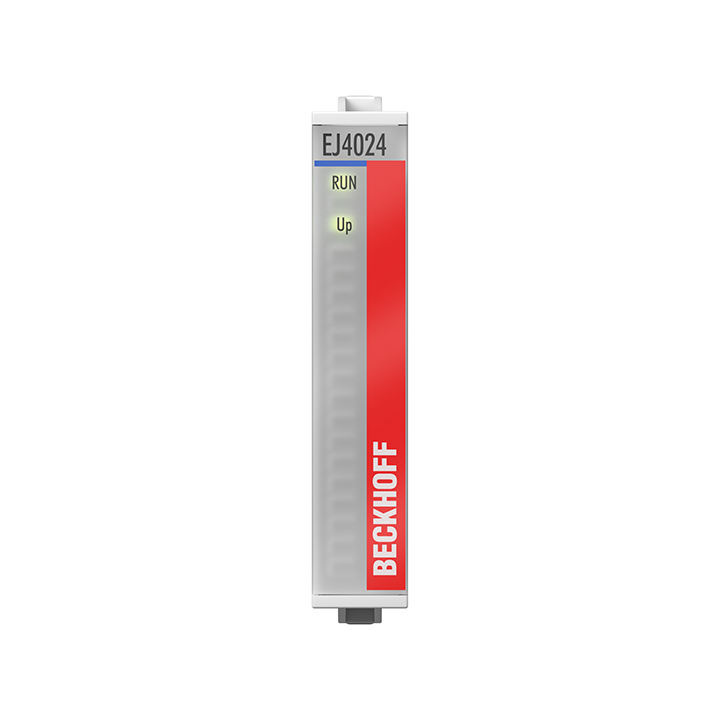

EJ4024
Вставной модуль EtherCAT EJ4024 генерирует сигналы в диапазоне от 4 до 20 мА. Ток подается на уровень процесса гальванически изолированно с разрешением 12 Bit. Выходные каналы имеют общий потенциал земли с источником постоянного тока 24 V. Выходные каскады питаются от источника питания 24 В. Состояние сигнала отображается светодиодами.
Характеристики
