| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2- , 3-проводной (по умолчанию: 2-проводной) |
| Количество входов |
2 |
| Диапазон измерения |
-200…+850 °C (Pt-датчики); -60…+250 °C (никель-сенсоры) |
| Источник питания |
через электронный автобус |
| Технология |
Измерение температуры (RTD) |
| Распределенные часы |
– |
| Входной фильтр частоты среза |
тип. 1 kHz |
| Типы датчиков |
Pt100 , Pt200 , Pt500 , Pt1000 , Ni100 , Ni120 , Ni1000 , измерение сопротивления (например , подключение потенциометра , 10 Ом…1/4 k Ом) , датчики KTY (типы см. в документации) |
| Время перехода |
ок. 85 ms предустановлено , 2…800 ms настраивается |
| разрешение |
0 , 1 °C за цифру |
| Ошибка измерения/неопределенность |
< ±0 , 5 °C для датчиков Pt |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Энергопотребление электронной шины |
обычно 165 мА |
| Особые свойства |
Встроенный цифровой фильтр , контроль предельных значений , технология регулируемого подключения. |
| Масса |
ок. 30 g |
| Температура хранения |
-40…+85 °C |
| Рабочая температура |
-25…+60 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

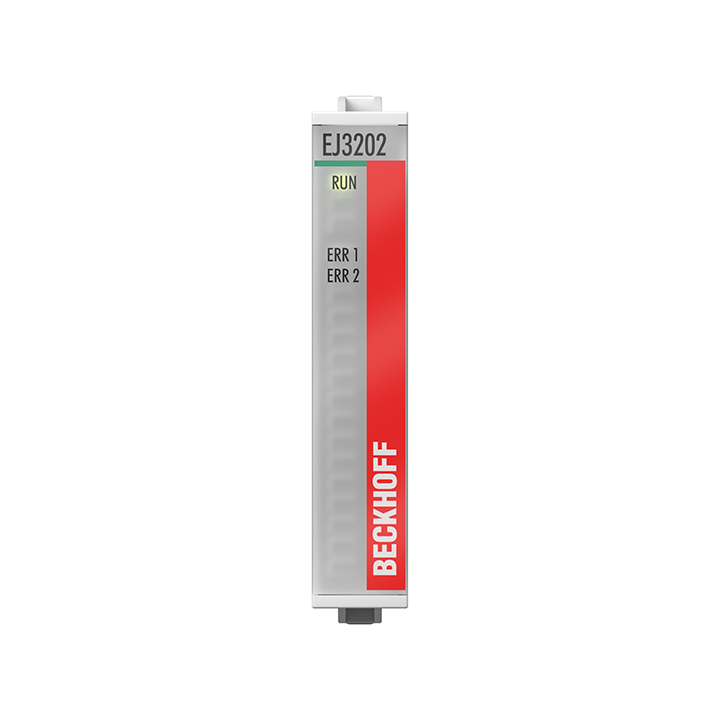

EJ3202
Вставной модуль EtherCAT EJ3202 позволяет напрямую подключать датчики сопротивления. Схема модуля может управлять датчиками по 2- и 3-проводной технологии. Микропроцессор осуществляет линеаризацию во всем диапазоне температур, который можно свободно выбирать. Стандартная настройка EJ3202: Разрешение 0,1 °C, в температурном диапазоне датчиков Pt100, при 3-проводной технологии подключения. Состояние сигнала отображается светодиодами, неисправности датчиков (например, обрыв провода) сигнализируются светодиодами ошибок.
Характеристики
