| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
8 (несимметричный) |
| Технология |
односторонний |
| Ток сигнала |
0…20 мА |
| Распределенные часы |
– |
| Внутреннее сопротивление |
обычно 85 Ом |
| Входной фильтр частоты среза |
1 kHz |
| Электроника напряжения питания |
через электронный автобус |
| Время перехода |
1 , 25 ms предустановка , настраиваемая |
| разрешение |
12 Bit (16-битное представление , включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Энергопотребление электронной шины |
обычно 120 мА |
| Диэлектрическая прочность |
макс. 30 V |
| Особые свойства |
Стандартное и компактное изображение процесса , возможность активации КИХ/БИХ-фильтра , контроль предельных значений |
| Масса |
ок. 30 g |
| Температура хранения |
-40…+85 °C |
| Рабочая температура |
-25…+60 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

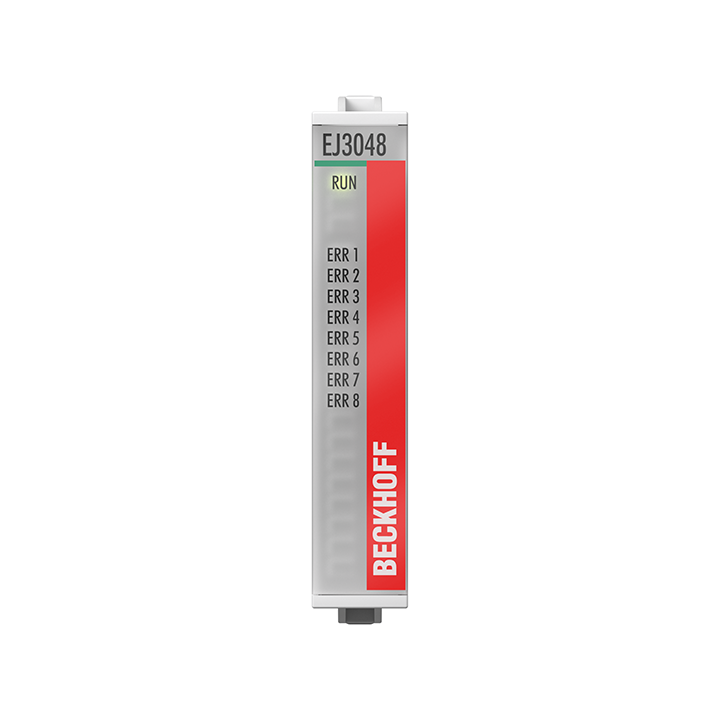

EJ3048
Вставной модуль EtherCAT EJ3048 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 12 Bit и гальванически развязывается до устройства автоматизации верхнего уровня. Модуль объединяет восемь каналов в одном корпусе. Состояние сигнала отображается светодиодами.
Характеристики
