| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество выходов |
4 |
| Входное напряжение |
5…48 V DC |
| Тип нагрузки |
светодиод (омический) |
| Выходное напряжение |
~ УИН |
| Выходной ток макс. |
4 A на канал , ∑ 15 A |
| Тактовая частота ШИМ |
1 Hz…16 kHz , по умолчанию: 5 kHz |
| рабочий цикл |
0…100 % |
| разрешение |
15 Bit (в зависимости от частоты ШИМ) |
| Энергопотребление электронной шины |
обычно 85 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
ШИМ с заземлением для светодиодов с общим анодом , регулируемая пропорция цвета на канал (рабочий цикл) , регулируемая интенсивность/яркость света , регулируемая частота (антистробоскопический режим) |
| Масса |
ок. 30 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

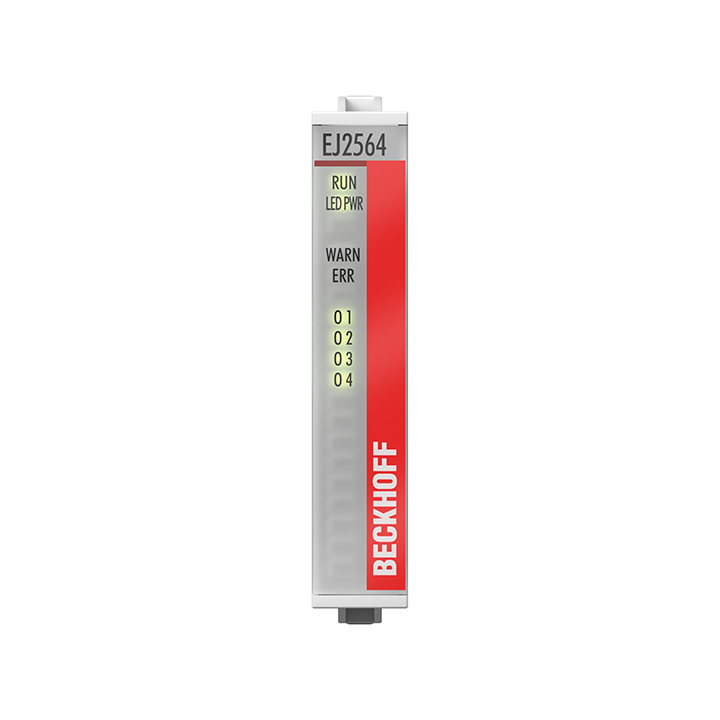

EJ2564
Подключаемый модуль EtherCAT EJ2564 управляет светодиодами со встроенными последовательными резисторами посредством регулируемого (заземляющего) сигнала ШИМ. Четыре канала можно использовать для управления светодиодами RGBW с общим анодом. Модуль также может управляться четырьмя светодиодами одного цвета. Модуль имеет гибкое входное напряжение 5…48 V постоянного тока. Выходное напряжение соответствует входному напряжению. Для работы многоцветных светодиодов можно регулировать соотношение цветов на канал. Это означает, что могут быть достигнуты любые цветовые смеси. Помимо смешивания цветов для каждого канала, также можно регулировать общую яркость по всем каналам. Еще один параметр, который можно регулировать, — это частота. Установив частоту в диапазоне 1…16.000 Hz, можно избежать стробоскопических эффектов. Кроме того, благодаря низким частотам можно реализовать видимую молнию.
Особые возможности:
- гибкое входное напряжение 5…48 V постоянного тока
- Регулируемая пропорция цвета на канал для многоцветных светодиодов (регулировка рабочего цикла)
- Регулируемая общая яркость по всем каналам
- Регулируемая частота 1…16.000 Hz, чтобы избежать стробоскопических эффектов и реализовать видимые вспышки на низких частотах.
Рекомендуемое использование:
- Общее освещение, управление светодиодами, многоцветные светодиоды с общим анодом.
