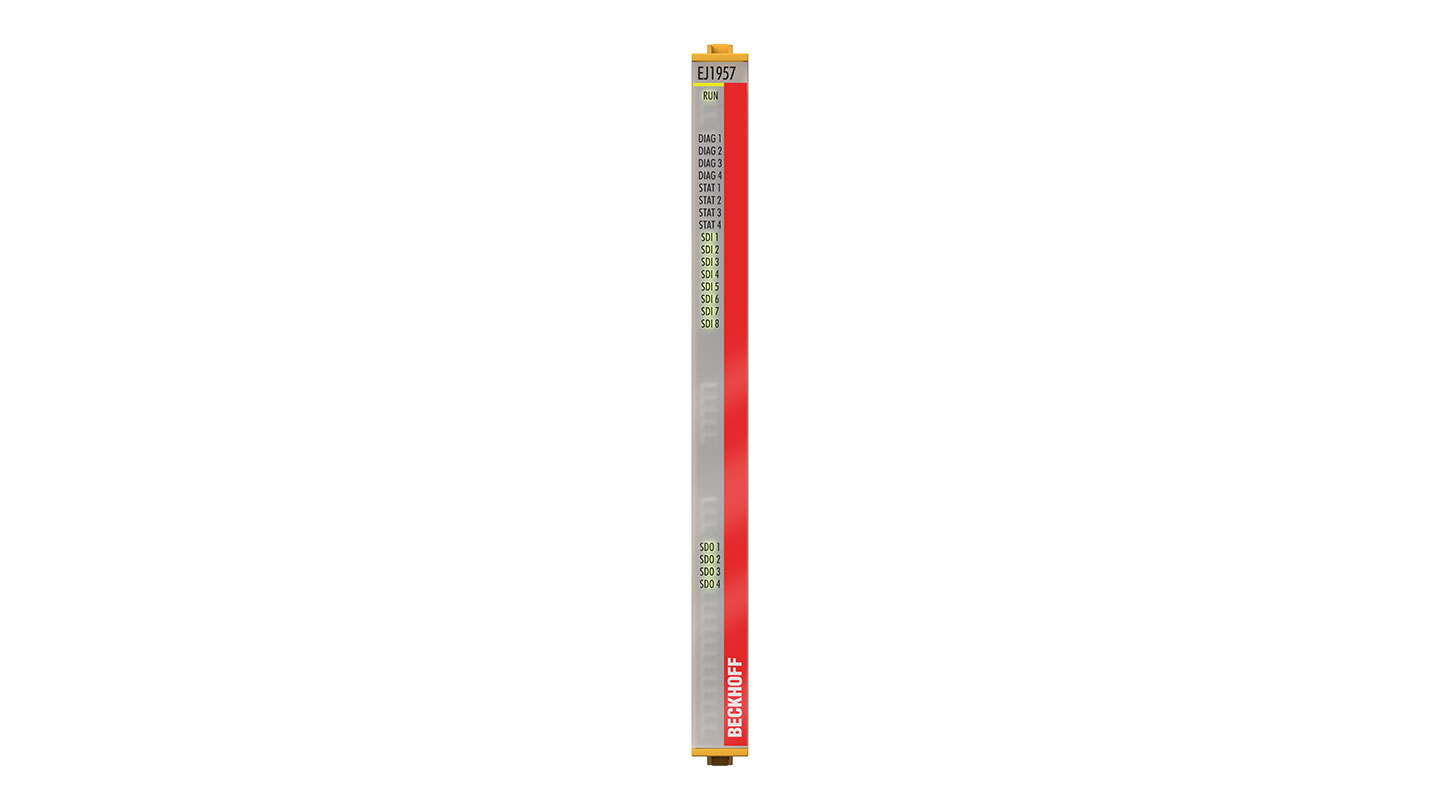

EJ1957

Подключаемый модуль EtherCAT EJ1957 представляет собой компонент TwinSAFE с входами и выходами. Модуль имеет восемь отказоустойчивых входов и четыре отказоустойчивых выхода, которые управляются или обрабатываются через FSoE компонентом с поддержкой TwinSAFE Logic.

EJ1957 имеет параметры безопасности, позволяющие адаптировать функциональность специально к соответствующим требованиям безопасности. Например, тестовые импульсы можно настроить с высокой степенью детализации для всех каналов.

Параметры безопасности не сохраняются непосредственно в компоненте, а передаются на входной компонент компонентом с поддержкой TwinSAFE Logic при запуске приложения безопасности. Это упрощает процедуры обслуживания, поскольку в этом случае компонент можно легко заменить. Параметры безопасности передаются в новый компонент при перезапуске приложения безопасности.

Кроме того, для EJ1957 могут быть активированы стандартные выходы, что означает, что соответствующие стандартные выходы доступны параллельно с безопасными выходами EJ1957, которые вычисляются внутри с использованием безопасного И. Безопасные выходные сигналы, управляемые логикой TwinSAFE, обеспечивают безопасное разблокирование стандартных сигналов, которые могут быть вызваны управлением, не связанным с безопасностью, независимо от цикла управления безопасностью и FSoE. Это позволяет сократить время переключения выходов при условии, что контроллер безопасности выдает необходимое разрешение для выхода.

Еще одним важным моментом является интеграция функциональности TwinSAFE Logic EL6910. EJ1957 также можно использовать в качестве контроллера безопасности. В случае по умолчанию EJ1957 представляет собой модуль ввода/вывода. Его также можно использовать, например, непосредственно в качестве контроллера безопасности. B. реализовать комплексное приложение безопасности на основе локально доступных входов и выходов. Набор функций соответствует EL6910. Единственное отличие состоит в том, что количество возможных защищенных соединений ограничено 128. Кроме того, можно использовать все преимущества контроллеров безопасности нового поколения (см. настройку EL6910, инкрементную загрузку, обработку аналоговых значений, …).

Специальные возможности EJ1957:

• 8 охраняемых входов
• 4 безопасных выхода
• Встроенная логика TwinSAFE (функциональность аналогична EL6910)
• до 128 защищенных соединений
• Полный цикл Safety можно реализовать непосредственно на компоненте.
• Детальная настройка тестовых импульсов отдельных каналов
• Стандартные выходы можно активировать с помощью встроенного соединения с безопасным выходным сигналом.

EJ1957-2200 можно использовать для приложений без встроенной логики TwinSAFE.

Специальные возможности EJ1957-2200:

• 8 охраняемых входов
• 4 безопасных выхода
• Детальная настройка тестовых импульсов отдельных каналов
• Стандартные выходы можно активировать с помощью встроенного соединения с безопасным выходным сигналом.
• нет встроенной логики TwinSAFE
