| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT P |
| среда передачи |
Кабель EtherCAT P , экранированный , в сетях 100BASE-TX EtherCAT P |
| Шинный интерфейс |
Разъем на плате распределения сигналов , 1 розетка M8 , P-кодировка , экранированная |
| Источник питания |
через плату распределения сигналов |
| Общий ток |
макс. 3 A для США и UP |
| Потребляемая мощность из США |
обычно 3 мА |
| Потребляемая мощность от UP |
обычно 3 мА |
| Энергопотребление электронной шины |
110 мА |
| Масса |
ок. 30 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

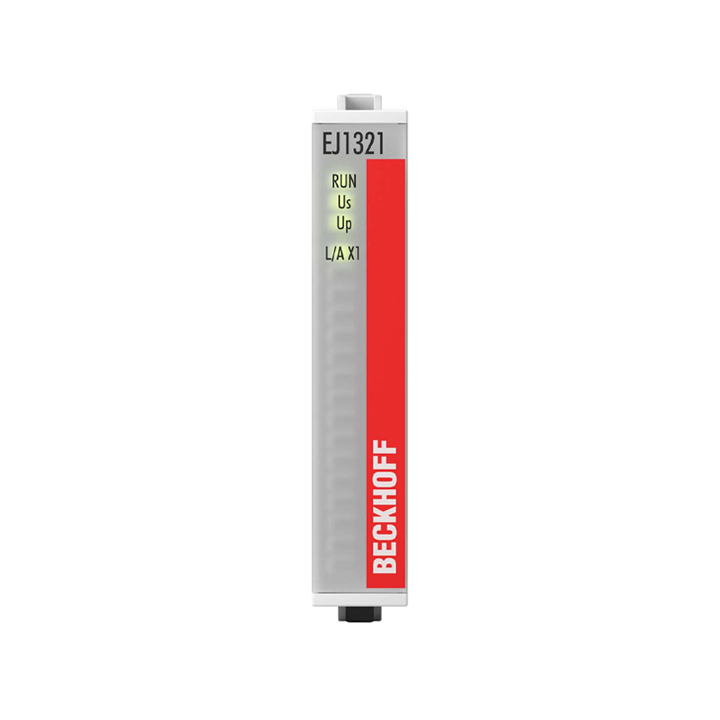

EJ1321
Однопортовая ветвь EtherCAT P EJ1321 предлагает возможность преобразования ветви EtherCAT в EtherCAT P или расширения сети EtherCAT P в линейной топологии.
Особые возможности:
- Технология подключения: 1 розетка M8 с P-кодом, внешне предназначенная для размещения непосредственно на распределительном щите сигнала.
- Реализация от EtherCAT до EtherCAT P
- Расширение сети EtherCAT P в линейной топологии
Соединение с другим проводом EtherCAT P или с отдельными устройствами EtherCAT P можно установить через разъем M8 с P-кодом, который позволяет подключать кабель EtherCAT P со штекером M8.
