| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Подключение сменных модулей EtherCAT (EJxxxx) к сетям 100BASE-TX-EtherCAT |
| Длина между станциями |
макс. 100 m (100BASE-TX) |
| среда передачи |
Кабель Industrial Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| протокол |
EtherCAT |
| Задержка перехода |
обычно 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| Шинный интерфейс |
2 x RJ45 |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Потребляемая мощность из США |
60 мА + (∑ Ток E-шины/7 , 2) |
| Электропитание электронной шины |
2200 мА |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/EtherCAT) |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

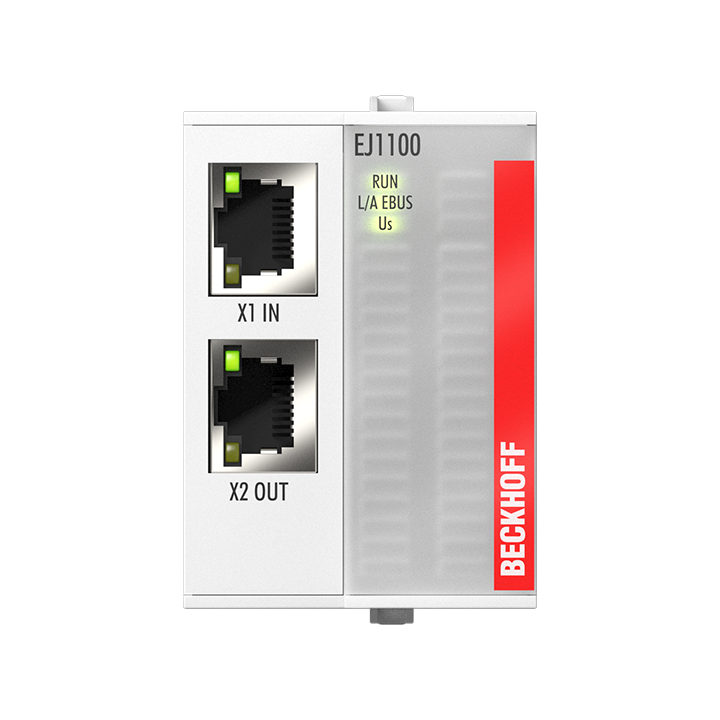

EJ1100
Устройство сопряжения EtherCAT EJ1100 является связующим звеном между протоколом EtherCAT на уровне полевой шины и подключаемыми модулями EtherCAT. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Модульная станция состоит из соединителя и любого количества сменных модулей EtherCAT, которые автоматически распознаются и отображаются индивидуально в образе процесса.
Особые возможности:
- Технология подключения 2 розетки RJ45
- Длина соединения до 100 m
EJ1100 имеет два сокета RJ45. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT к той же линии.
Модуль сопряжения обеспечивает подключенные сменные модули питанием, необходимым для связи. Соединитель может доставить максимум 3,3 V и 2,2 A.
